En-20
MS-7721 Mainboard

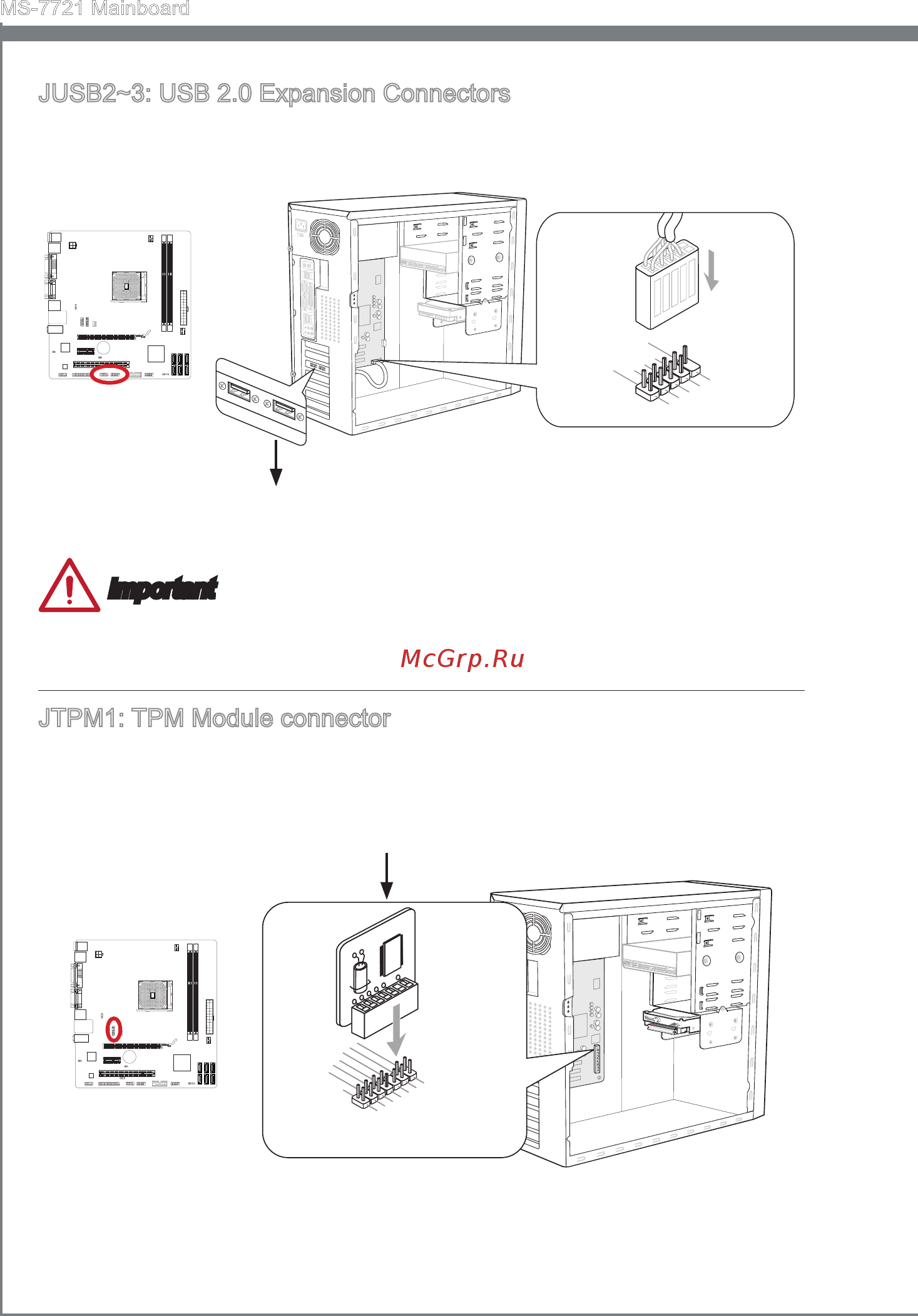

JUSB2~3: USB 2.0 Expansion Connectors
This connector is designed for connecting high-speed USB peripherals such as USB
HDDs, digital cameras, MP3 players, printers, modems, and many others.
115V
1. VC C
3. US B0 -
10 .N C
5. US B0 +
7. Gr ou nd
9. No Pi n
8. Gr ou nd
6. US B1 +
4. US B1 -
2. VC C
* The MB layout in this gure is for reference only.
USB 2.0 Bracket (optional)
Important
Note that the VCC and GND pins must be connected correctly to avoid possible dam-
age.
JTPM1: TPM Module connector
This connector connects to a TPM (Trusted Platform Module). Please refer to the TPM
security platform manual for more details and usages.
* The MB layout in this gure is for reference only.
115V
10.No Pin
14.Gr ound
8.5V Power
12.Gr ound
6.Ser ial IRQ
4.3.3 V Power
2.3V S tandby po wer
1.LPC Clock
3.LPC Reset
5.LPC addre ss & da ta pin 0
7.LPC addre ss & da ta pin 1
9.LPC addre ss & da ta pin 2
11.LPC address & data p in3
13.LP C Frame
TPM module is optional
