Ru-6
MS-7721 Системная плата

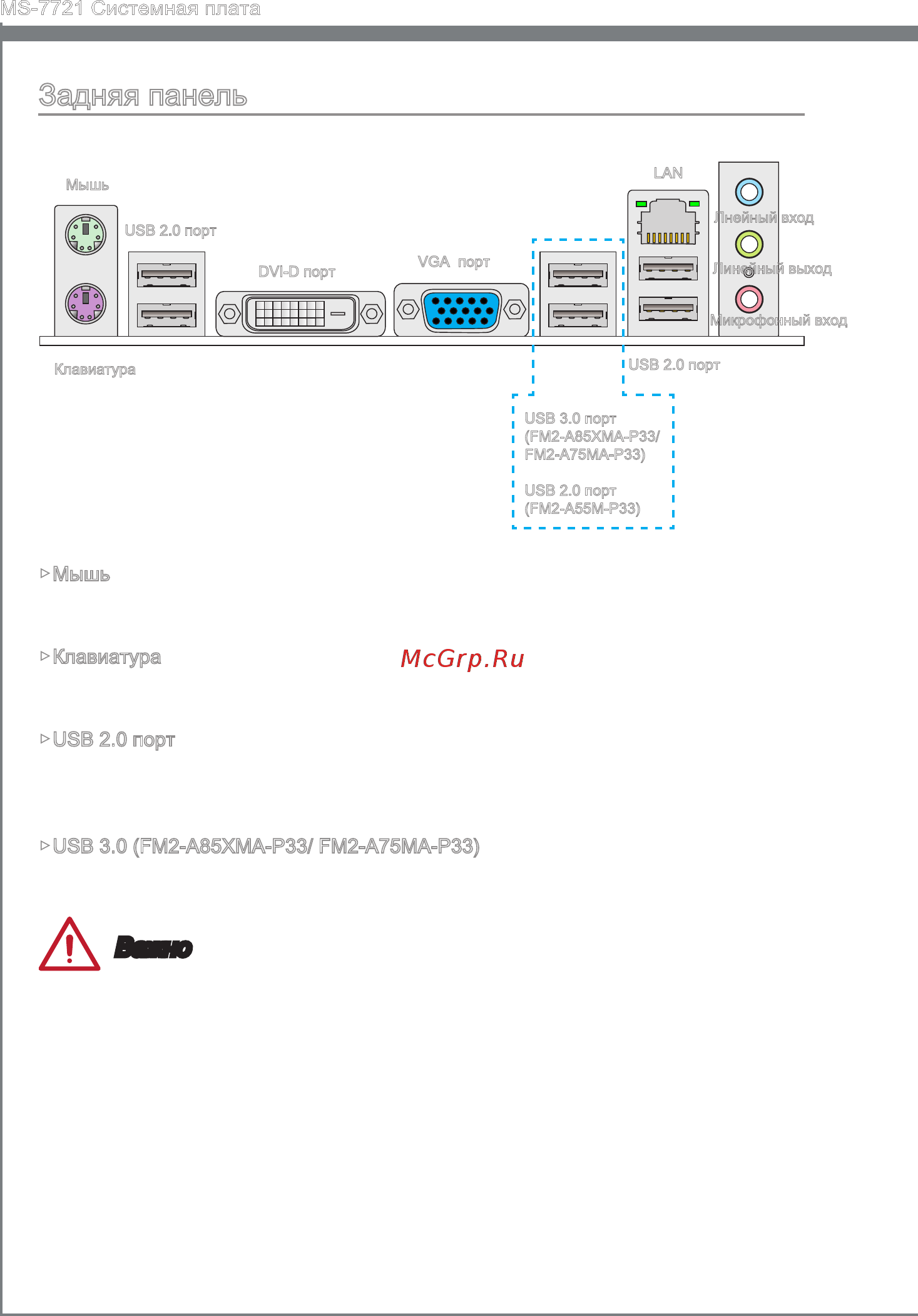

Задняя панель
▶Мышь
PS/2
®
DIN коннектор мыши для PS/2
®
мыши.
▶Клавиатура
PS/2
®
DIN коннектор клавиатуры для PS/2
®
клавиатуры.
▶USB 2.0 порт
USB 2.0 порт используется для подключения USB 2.0 устройств, таких как клави-
атура, мышь и др.
▶USB 3.0 (FM2-A85XMA-P33/ FM2-A75MA-P33)
USB 3.0 порт обратно совместим с USB 2.0 устройствами. Он поддерживает ско-
рость передачи до 5 Гбит/s (SuperSpeed).
Важно
Для использования USB 3.0 устройств вы должны подключить их к USB 3.0 порту.
При использовании отдельного USB кабеля он должен быть совместим с USB 3.0.
LAN
Лнейный вход
Линейный выход
Микрофонный вход
USB 2.0 порт
VGA порт
DVI-D порт
Мышь
USB 2.0 порт
USB 3.0 порт
(FM2-A85XMA-P33/
FM2-A75MA-P33)
USB 2.0 порт
(FM2-A55M-P33)
Клавиатура
