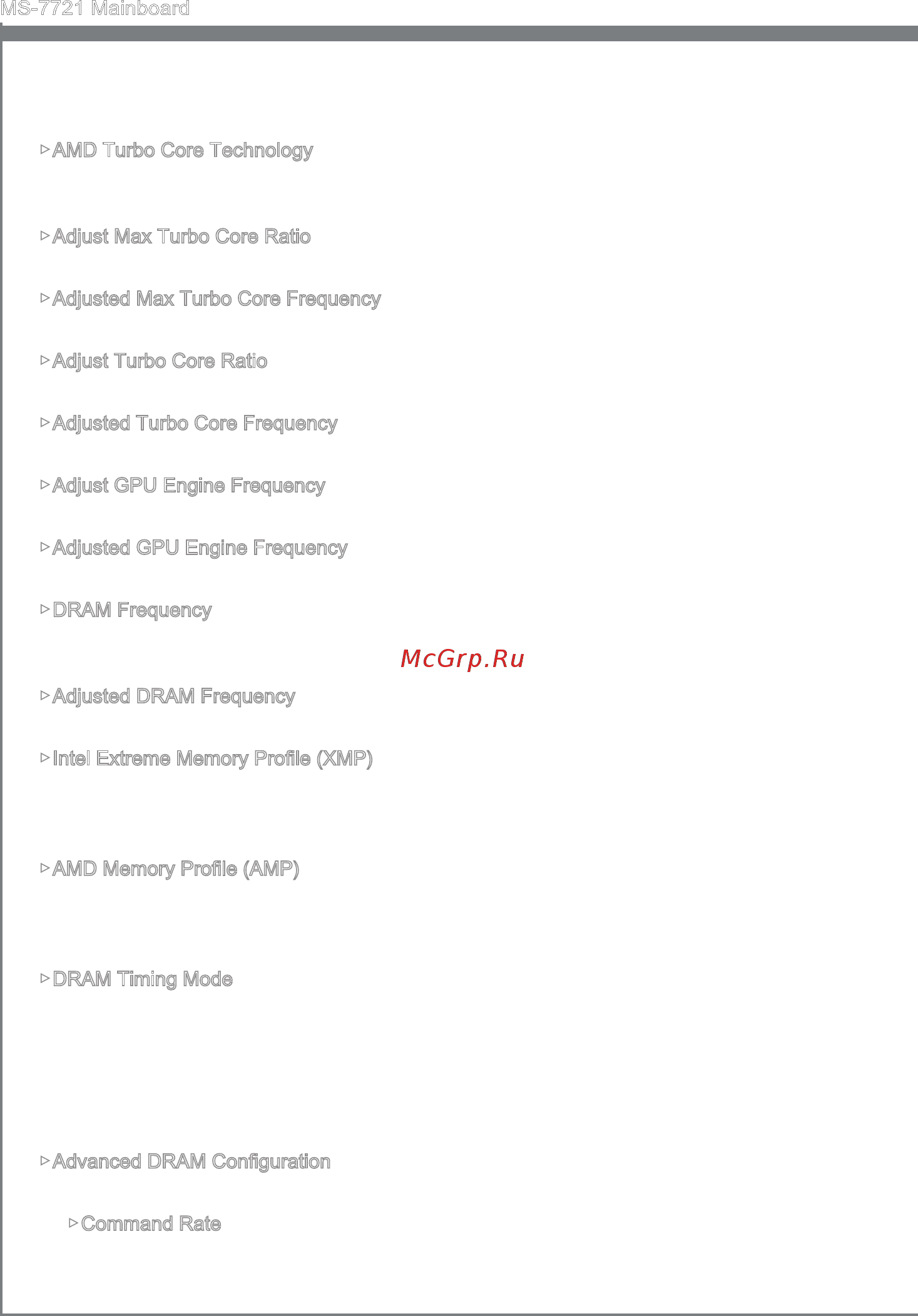

En-30
MS-7721 Mainboard
operate under the default number of cores. When set to [Manual], you will be able to
enable/disable the specic CPU core.
▶AMD Turbo Core Technology
This technology automatically increases the frequency of active CPU cores to improve
performance.
▶Adjust Max Turbo Core Ratio
This item is used to adjust Max Turbo Core ratio
▶Adjusted Max Turbo Core Frequency
It shows the adjusted Max Turbo Core frequency. Read-only.
▶Adjust Turbo Core Ratio
This item is used to adjust Turbo Core ratio.
▶Adjusted Turbo Core Frequency
It shows the adjusted Turbo Core frequency. Read-only.
▶Adjust GPU Engine Frequency
This item is used to adjust the integrated graphics frequency.
▶Adjusted GPU Engine Frequency
It shows the adjusted integrated graphics frequency. Read-only.
▶DRAM Frequency
This item allows you to adjust the DRAM frequency. Please note the overclocking
behavior is not guaranteed.
▶Adjusted DRAM Frequency
It shows the adjusted DRAM frequency. Read-only.
▶Intel Extreme Memory Prole (XMP)
Choose to apply an Intel Extreme Memory Prole (XMP) to increase system performance.
When the Intel Extreme Memory Prole (XMP) is enabled, the AMD Memory Prole
(AMP) will be forced to be disabled.
▶AMD Memory Prole (AMP)
Choose to apply an AMD Memory Prole (AMP) to increase system performance. When
AMD Memory Prole (AMP) is enabled, the Intel Extreme Memory Prole (XMP) will be
forced to be disabled.
▶DRAM Timing Mode
Select whether DRAM timing is controlled by the SPD (Serial Presence Detect)
EEPROM on the DRAM module. Setting to [Auto] enables DRAM timings and the
following “Advanced DRAM Conguration” sub-menu to be determined by BIOS based
on the congurations on the SPD. Selecting [Link] or [Unlink] allows users to congure
the DRAM timings for each channel and the following related “Advanced DRAM
Conguration” sub-menu manually.
▶Advanced DRAM Conguration
Press <Enter> to enter the sub-menu.
▶Command Rate
This setting controls the DRAM command rate.
