En-26
MS-7721 Mainboard
BIOS Setup
Click BIOS II is developed by MSI that provides a graphical user interface for setting
parameters of BIOS by using the mouse and the keybord.
With the Click BIOS II, users can change BIOS settings, monitor CPU temperature,
select the boot device priority and view system information such as the CPU name,
DRAM capacity, the OS version and the BIOS version. Users can import and export
parameters data for backup or sharing with friends. After connecting to Internet, users
can browse the internet, check mail and live update your system.
Entering
Power on the computer and the system will start POST (Power On Self Test) process.
When the message below appears on the screen, press <DEL> key to enter Setup.
Press DEL key to enter Setup Menu, F11 to enter Boot Menu
If the message disappears before you respond and you still wish to enter Setup, restart
the system by turning it OFF and On or pressing the RESET button. You may also
restart the system by simultaneously pressing <Ctrl>, <Alt>, and <Delete> keys.
Important
The items under each BIOS category described in this chapter are under continuous
update for better system performance. Therefore, the description may be slightly
dierent from the latest BIOS and should be held for reference only.
Overview

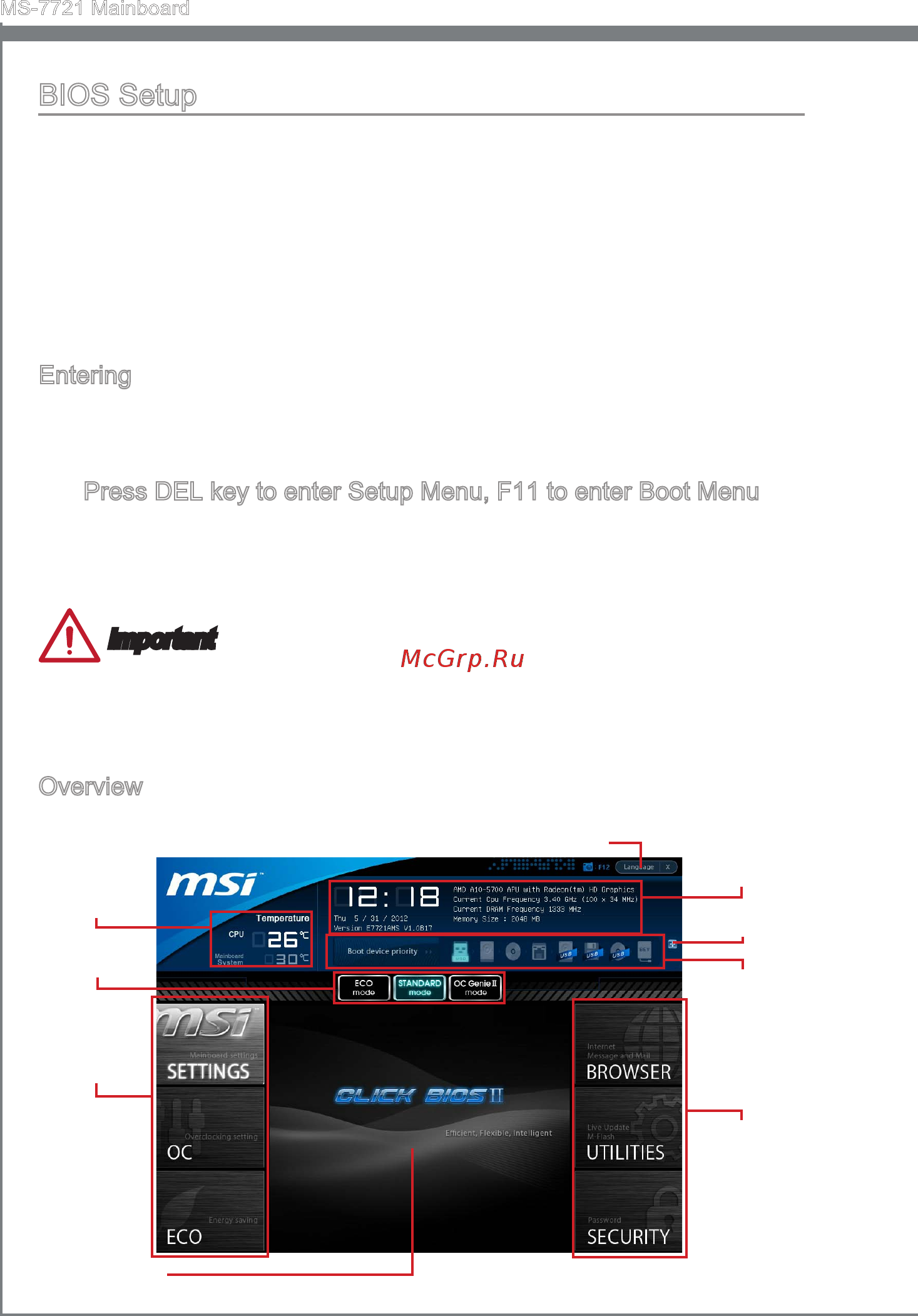

After entering CLICK BIOS II, the following screen is displayed.
BIOS menu
selection
Temperature
monitor
System
information
Boot device
priority bar
Menu display
Boot menu
BIOS menu
selection
Mode
selection
Language
