Ru-13
Русский
Память

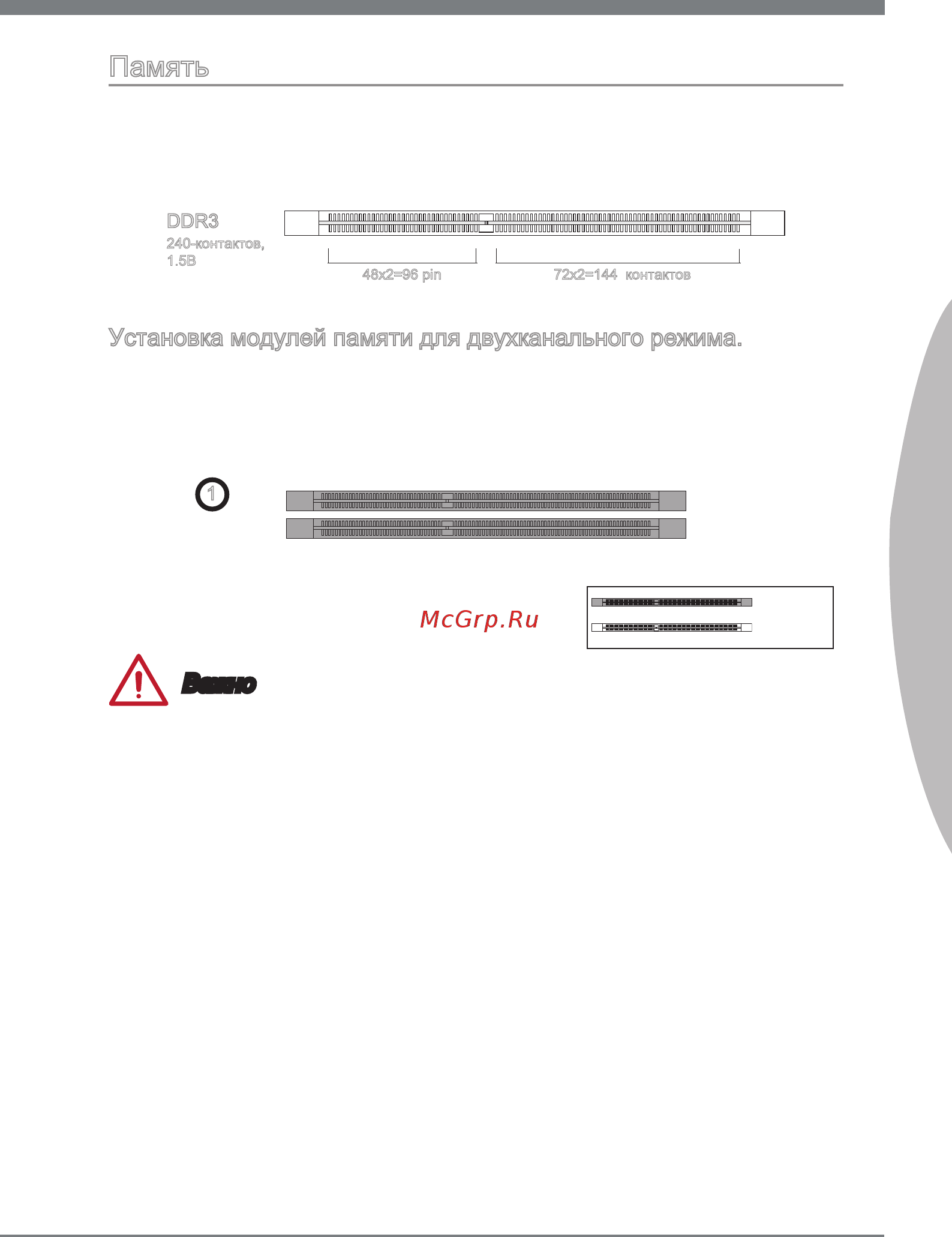

DIMM слоты используются для установки модулей памяти. Для получения инфор-
мации о совместимости оборудования, пожалуйста, посетите http://www.msi.com/
service/test-report/
DDR3
240-контактов,
1.5В
48x2=96 pin 72x2=144 контактов
Установка модулей памяти для двухканального режима.
В двухканальном режиме модули памяти могут принимать и передавать данные
по двум каналам шины одновременно. Включение двухканального режима может
увеличить производительность системы. Следующий рисунок поясняет правила
установки модулей для реализации двухканального режима.
1
DIMM1
DIMM2
Важно
•
Модули памяти DDR3 не являются взаимозаменяемыми с DDR2. DDR3
стандарт не является обратно совместимым с DDR2. Всегда устанавливайте
только модули памяти DDR3 в DDR3 DIMM слоты.
•
В двухканальном режиме работы памяти, для стабильности работы, всегда
устанавливайте модули одинакового типа и объема.
•
Из-за ограничений чипсета максимальный объем памяти, определяемый
системой, будет составлять неполные 16 ГБ (15+ ГБ) при установке в каждый
слот модулей объемом 8 ГБ.
Installed
Empty
