Ru-12
MS-7721 Системная плата

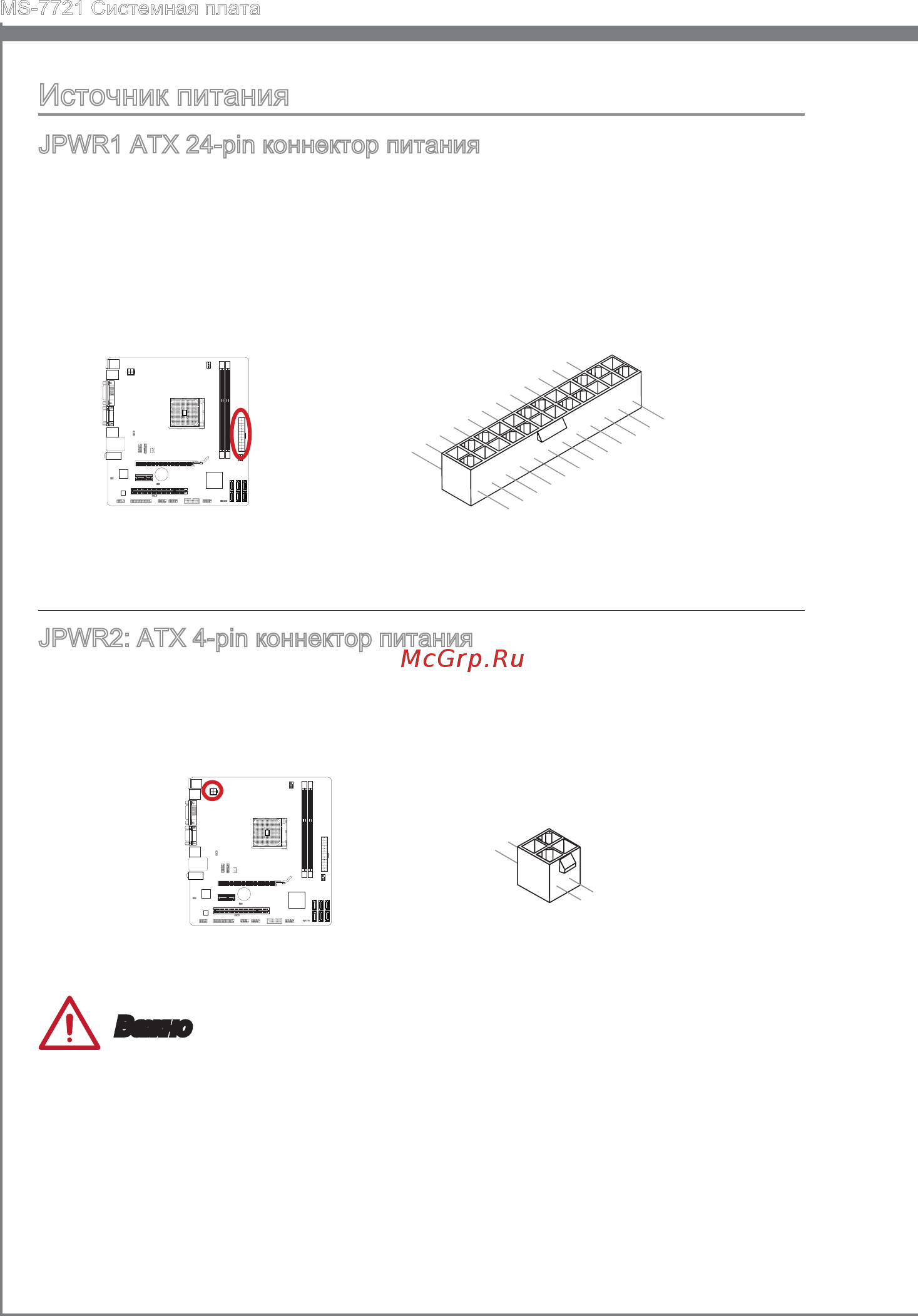

Источник питания
JPWR1 ATX 24-pin коннектор питания
Данный разъем позволяет подключить ATX 24-pin источник питания. Для подклю-
чения источника питания ATX 24-pin совместите разъем кабеля блока питания с
коннектором платы. Затем вставьте разъем в коннектор. При правильной установ-
ке пластиковый крючок разъема должен войти в зацепление с коннектором платы.
13.+3.3
V
1.+3.3V
14.-12V
2.+3.3V
15.Ground
3.Ground
16.PS-ON#
4.+5V
17.Ground
5.Ground
18.Ground
6.+5V
19.Ground
7.Ground
22.+5V
10.+12V
20.Res
8.PWR OK
23.+5V
11. +12V
21.+5V
9.5VSB
24.Ground
12.+3.3
V
JPWR2: ATX 4-pin коннектор питания
Данный коннектор предназначен для подключения питания 12В, необходимого
для процессора.
4.+12V
2.Ground
3.+12V
1
.Ground
Важно
Для обеспечения стабильной работы платы убедитесь в том, что все кабели пита-
ния надежно подключены к блоку питания.
