En-19
English

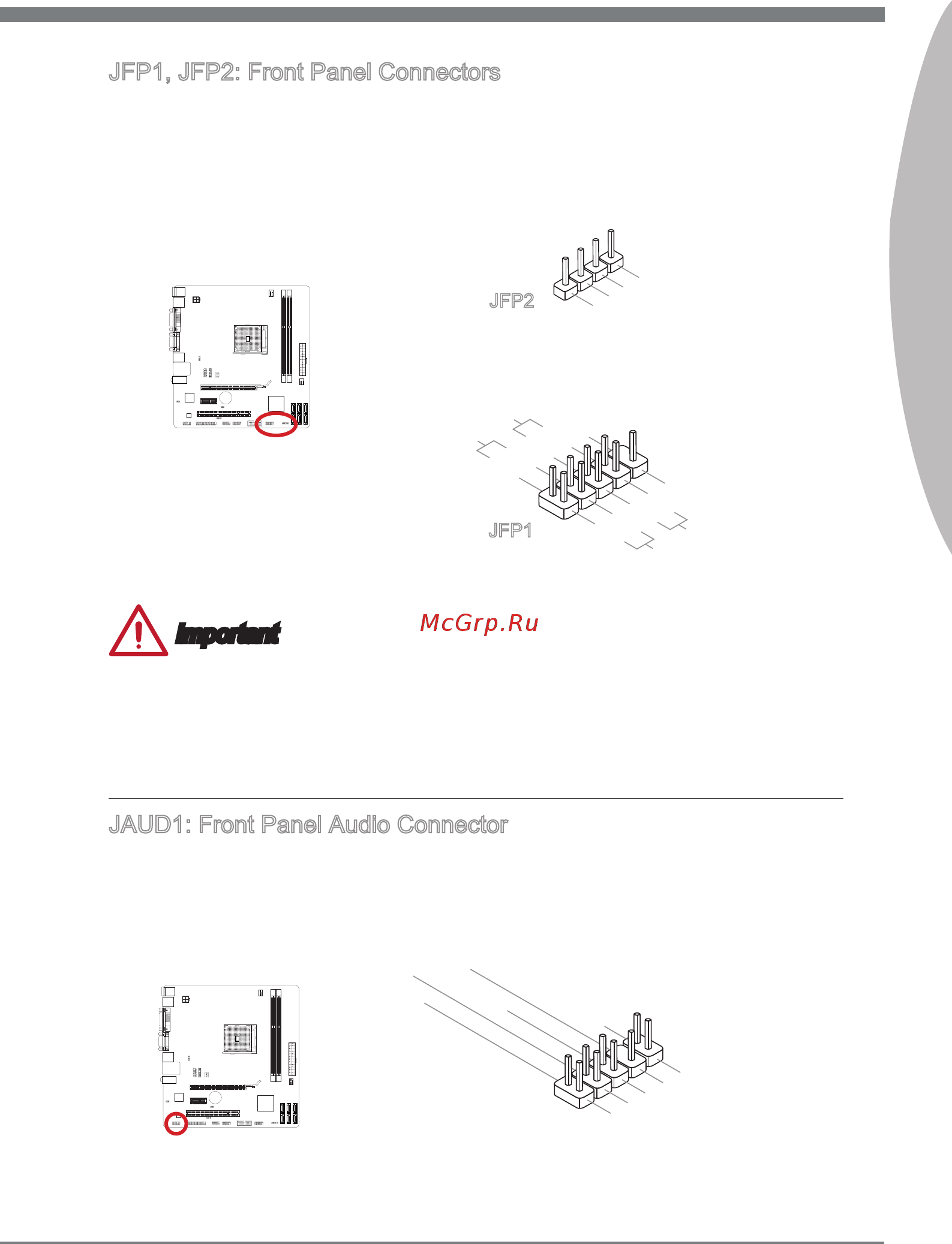

JFP1, JFP2: Front Panel Connectors
These connectors connect to the front panel switches and LEDs. The JFP1 connector
is compliant with the Intel
®
Front Panel I/O Connectivity Design Guide. When installing
the front panel connectors, please use the enclosed mConnectors to simplify installa-
tion. Plug all the wires from the computer case into the mConnectors and then plug the
mConnectors into the mainboard.
3.Speaker
4.VCC5
1.Speaker
2.VCC5
1.+
3.-
10.No Pin
5.-
Reset Switch
HDD LE
D
Power Switch
Power LED
7.+
9.Reserved
8.-
6.+
4.-
2.+
JFP1
JFP2
Important
•
On the connectors coming from the case, pins marked by small triangles are positive
wires. Please use the diagrams above and the writing on the mConnectors to deter-
mine correct connector orientation and placement.
•
The majority of the computer case’s front panel connectors will primarily be plugged
into JFP1.
JAUD1: Front Panel Audio Connector
This connector allows you to connect the front audio panel located on your computer
case. This connector is compliant with the Intel
®
Front Panel I/O Connectivity Design
Guide.
1.MIC L
3.MIC R
10.Head
Phone Detection
5.Head Phone R
7.SENSE_SEND
9.Head Phone
L
8.No Pin
6.MIC Detection
4.NC
2
.Ground
