Ru-22
MS-7721 Системная плата

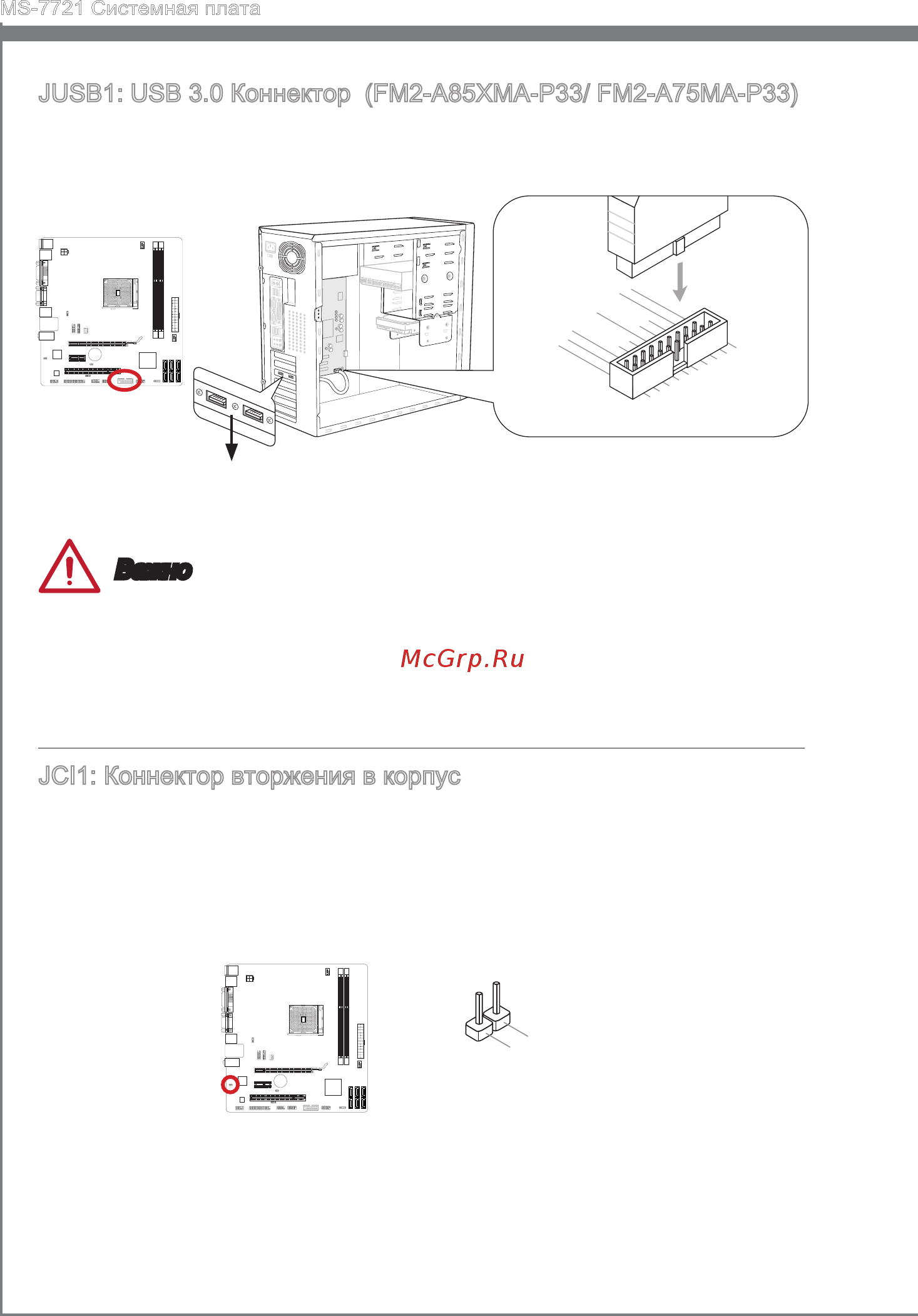

JUSB1: USB 3.0 Коннектор (FM2-A85XMA-P33/ FM2-A75MA-P33)
USB 3.0 порт обратно совместим с USB 2.0 устройствами. Он поддерживает
скорость передачи до 5 Гбит/с (SuperSpeed).
115V
5.
USB3_TX_C_DN
4.Ground
3.USB3_RX_DP
2.USB3_RX_DN
1.Power
10.Ground
9. +USB2.0
8. -USB2.0
7.Ground
6.USB3_TX_C_DP
20.No Pin
19.Power
18.USB3_RX_DN
17.USB3_RX_DP
16.Ground
15.USB3_TX_C_DN
14.USB3_TX_C_DP
13.Ground
12.USB2.0 -
11. +
USB2.0
* Схема системной платы на данном рисунке
представлена исключительно для ознакомления.
USB 3.0 брэкет (опционально)
Важно
•
Обратите внимание, во избежание возможного повреждения оборудования и
платы контакты VCC и GND должны быть подключены правильно.
•
Для использования USB 3.0 устройства вы должны подключить его к USB 3.0
порту посредством опционального USB 3.0 совместимого кабеля.
JCI1: Коннектор вторжения в корпус
Данный коннектор подключается к кабелю датчика открытия корпуса. В случае
открытия корпуса активируется механизм определения вторжения в корпус.
Система запишет событие вторжения и на экране появится предупреждающее
сообщение. Для сброса предупреждения необходимо зайти в настройки БИОС и
очистить запись.
1
.
C
I
N
T
R
U
2
.
G
r
o
u
n
d
