MSI FM2-A85XMA-P33 [145/160] Джампер
![MSI FM2-A85XMA-P33 [145/160] Джампер](/views2/1208906/page145/bg91.png)
Ru-23
Русский

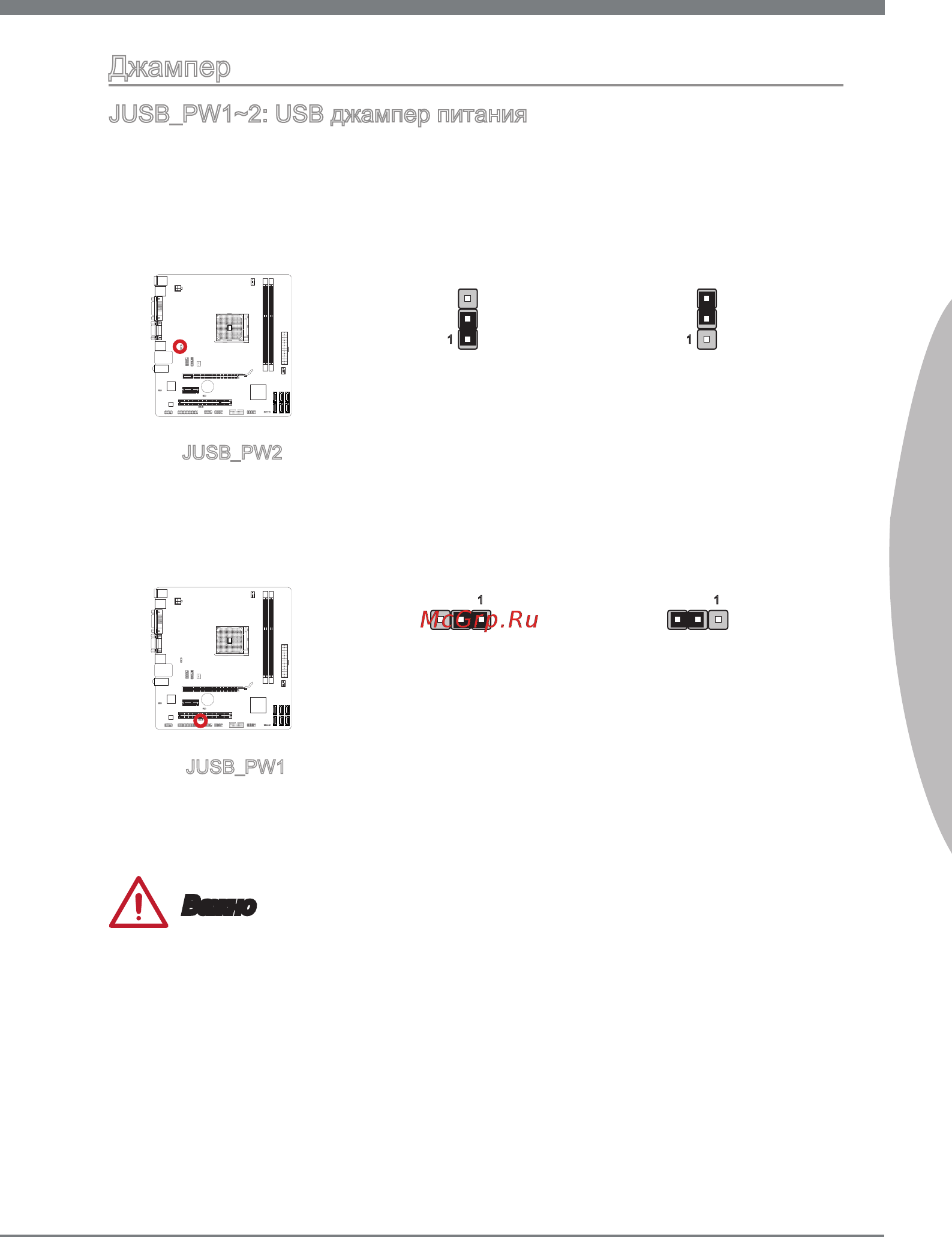

Джампер
JUSB_PW1~2: USB джампер питания
USB порты задней панели управляются JUSB_PW2. JUSB1 и JUSB2 управляются
JUSB_PW1. Эти джамперы позволяют включать/выключать пробуждение из S3/
S4/S5 по сигналу от USB и PS/2 устройства
Замкнуть 1-2
Сохраняет USB
питание на VCC5
(по умолчанию)
(для USB коннекторов задней
панели)
1
Замкнуть 2-3
Сохраняет USB
питание на 5VSB
1
JUSB_PW2
Замкнуть 1-2
Сохраняет USB
питание на VCC5
(по умолчанию)
(для USB коннекторов,
установленных на плате)
1
Замкнуть 2-3
Сохраняет USB
питание на 5VSB
1
JUSB_PW1
Важно
При установке джампера в Вкл. (Enabled) блок питания должен обеспечивать ток
не менее 2А.
