4 Эксплуатация принтера
124 8254E / 8264E Руководство пользователя

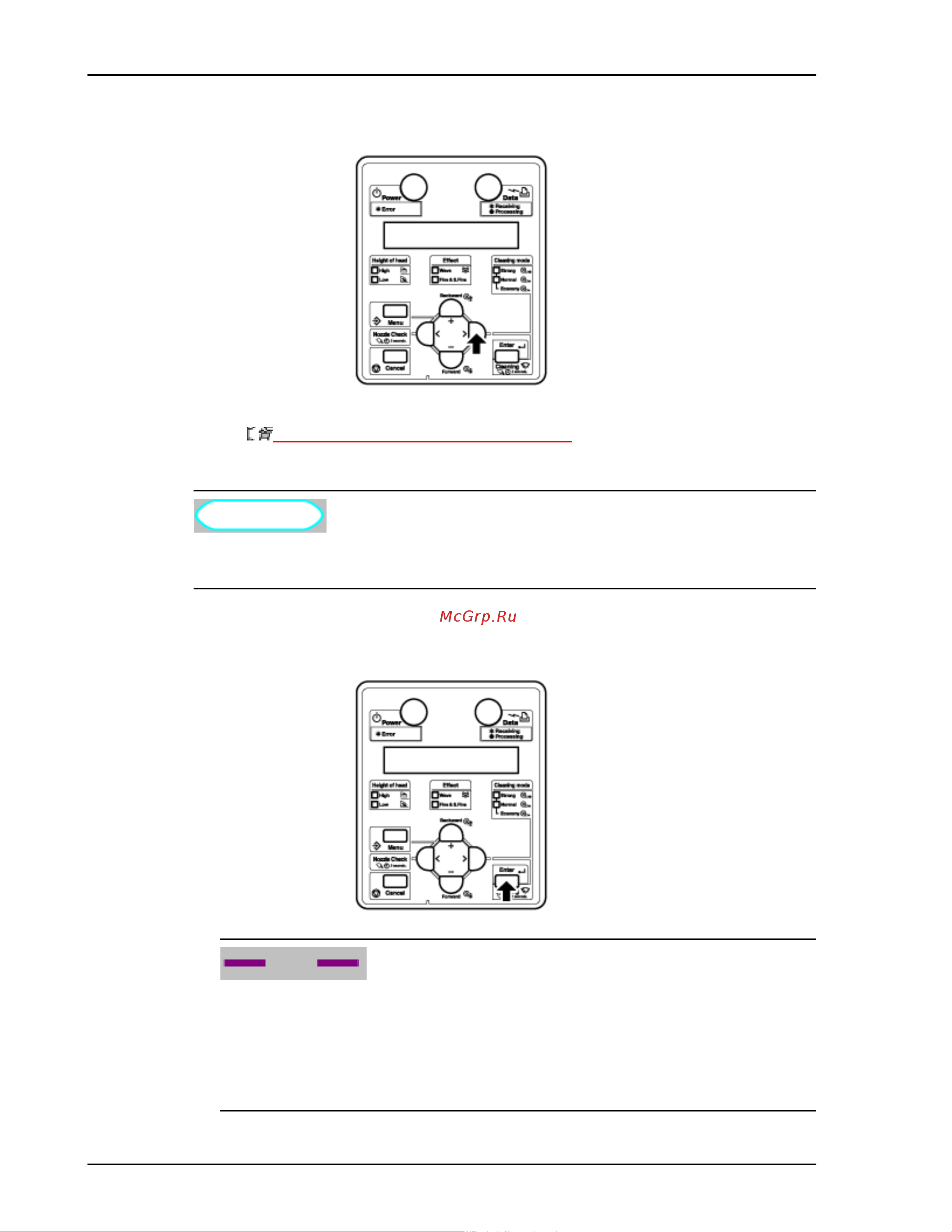

g. Нажмите кнопку [>]. На дисплее панели управления появится "PF1: Initial Print" (PF1:
Печать из исходного положения).
• Перейдите к меню коррекции подачи носителя для печати.
4.6.1.1.3 Меню PF Adjust (Регулировка PF)
2. Распечатайте лист настройки исходного положения.
ПРИМЕЧАНИЕ
• При каждом запуске процедуры "Initial Print" коррекция подачи носителя и
микрорегулировки отпечатка сбрасываются на значения по умолчанию.
a. Нажмите кнопку [Enter] (Ввод). На дисплее появится "Feed Length: 250 mm" (Длина
подачи: 250 мм).
СОВЕТ
• Обычно для печати с настройкой исходного положения длина
подаваемого носителя (т.е., длина подачи) установлена на 250 мм.
• При повышении длины подачи точность коррекции подачи носителя для
печати повышается.
• Для изменения длины подачи нажимайте кнопку [+] или кнопку [–].
