4 Эксплуатация принтера
8254E / 8264E Руководство пользователя 125
b. Нажмите кнопку [Enter] (Ввод). На дисплее панели управления появится сообщение
"Printing" (Печать).
• Начнется печать с регулировкой исходного положения.
• По завершении печати с регулировкой исходного положения на дисплее появится
сообщение "Ready to Print" (Готов к печати).
c. По завершении печати обрежьте носитель.
4.
10.1 Обрезка носителя для печати

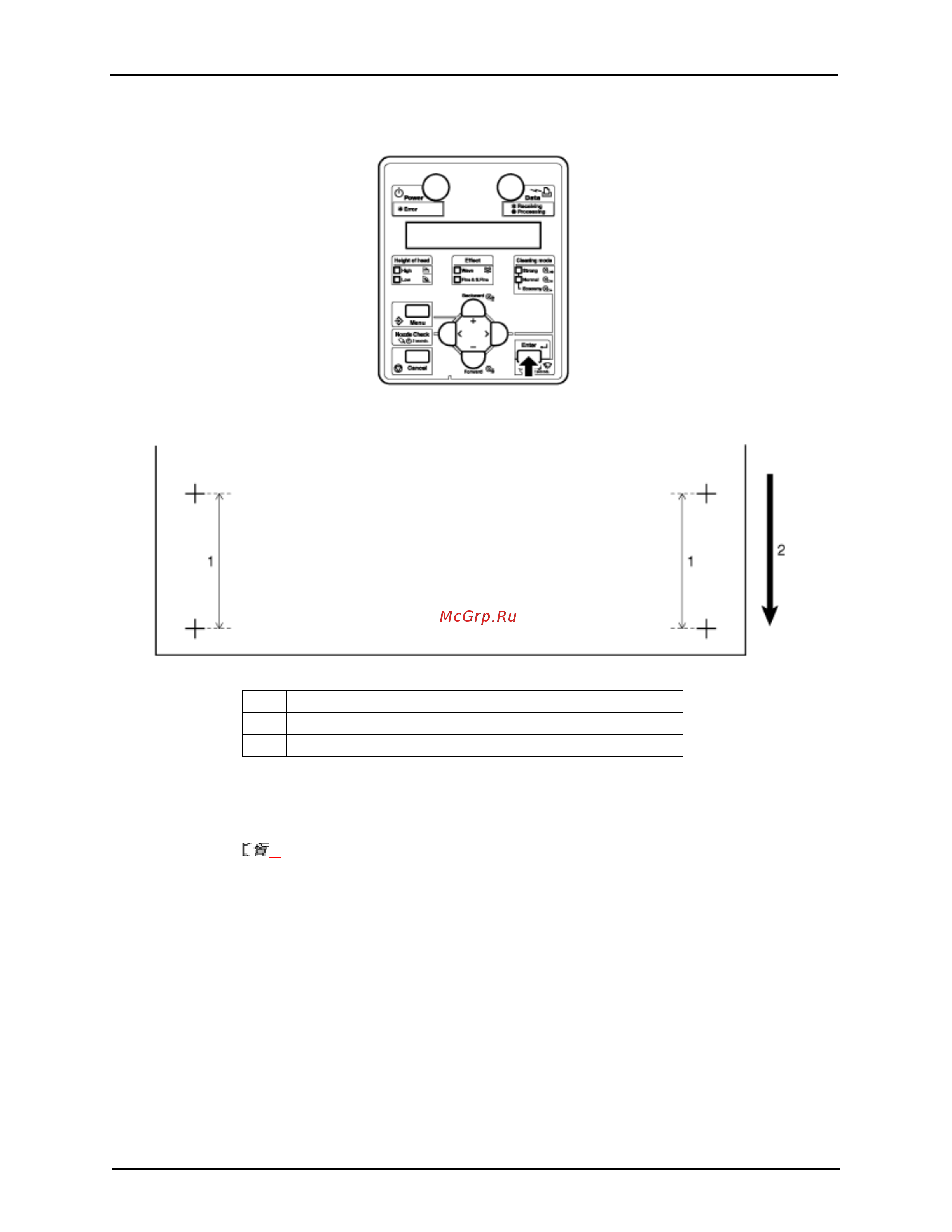

3. Линейкой измерьте расстояние между двумя значками (+) на отпечатке.
Название
1 Длина подачи
2 Направление подачи носителя для печати
