4 Эксплуатация принтера
8254E / 8264E Руководство пользователя 149

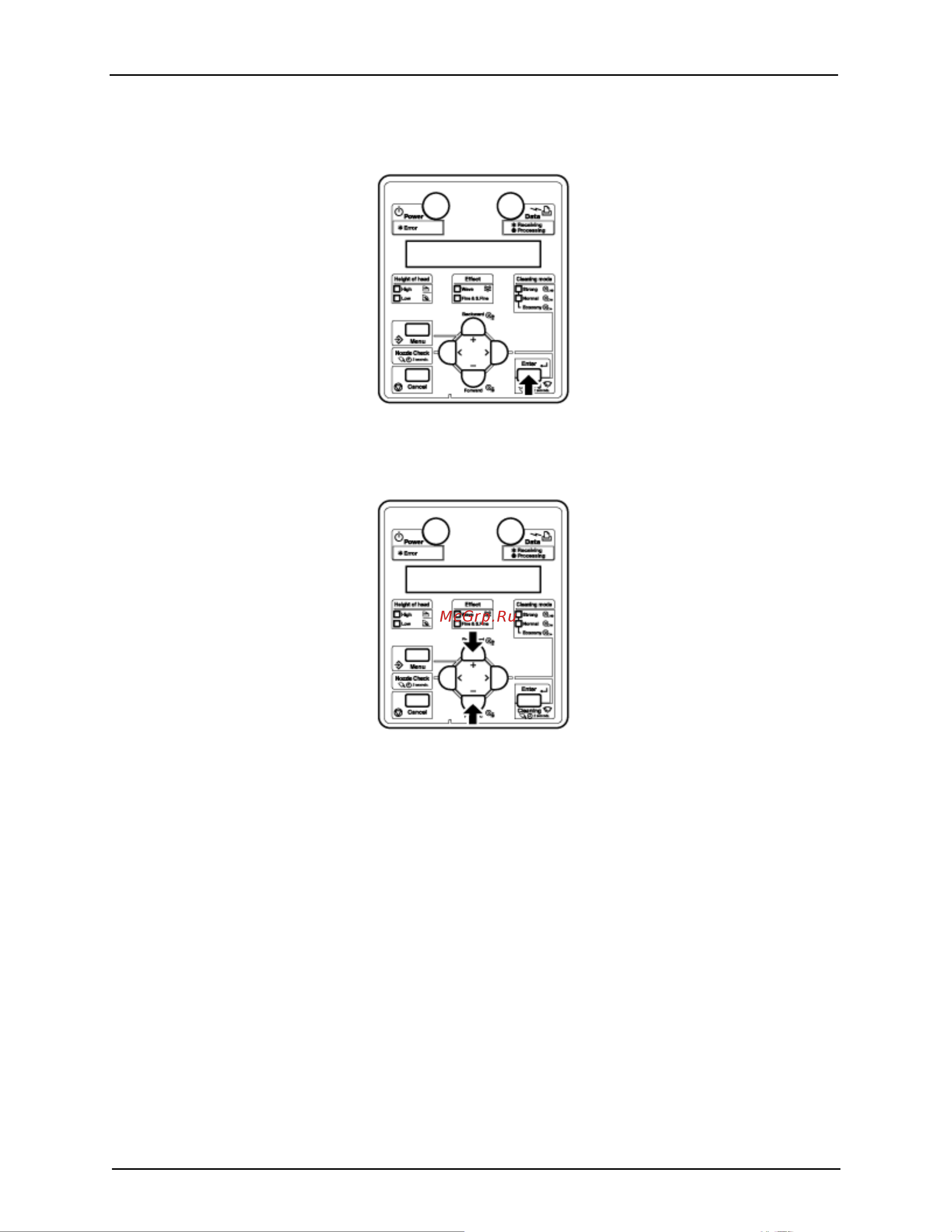

f. Нажмите кнопку [Enter] (Ввод). "На дисплее панели управления появится PreHeater **c"
(Преднагреватель **с) (где ** - текущая установленная температура послепечатного
нагревателя).
g. Для понижения температуры нажимайте кнопку [-], для для повышения температуры
нажимайте кнопку [+].
• Минимальная температура 30C , а максимальная температура 50C.
