4 Эксплуатация принтера
150 8254E / 8264E Руководство пользователя
Пункт настройки Настройка Описание
Послепечатный
нагреватель
Off (Выкл) / <30° C>–50°C Позволяет установить температуру послепечатного
нагревателя.

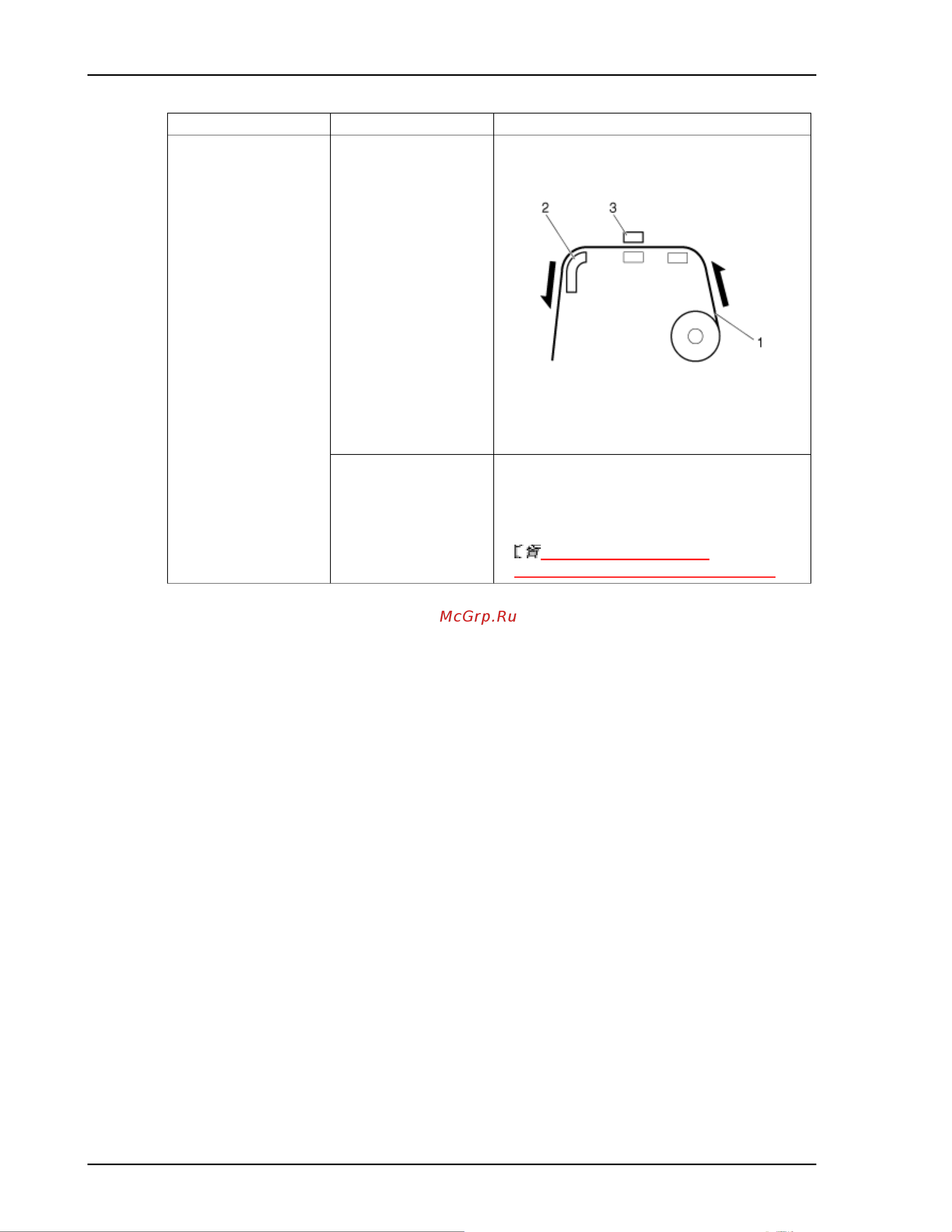

1. Рулонный носитель для печати
2. Послепечатный нагреватель
3. Печатающая головка
—
• Для сохранения настройки и возврата в
предыдущее меню нажмите кнопку [Enter]
(Ввод).
• Для отмены настройки и возврата в предыдущее
меню нажмите кнопку [Cancel] (Отменить).
4.6.1.1.1 Меню User media
(Пользовательский носитель для печати)
