3 Подготовка к работе
8254E / 8264E Руководство пользователя 67

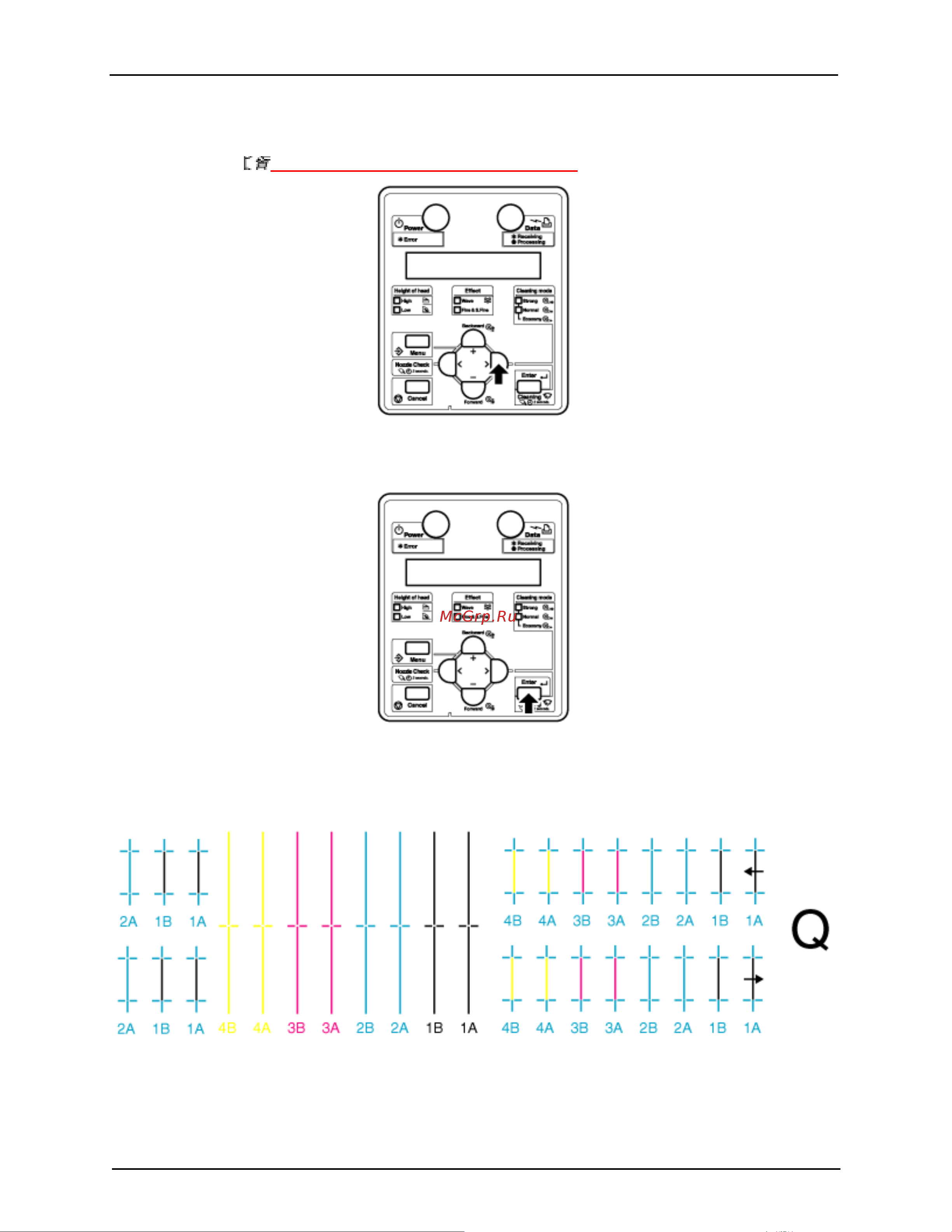

c. Нажмите кнопку [>] . На дисплее панели управления появится сообщение "Adj. 1:
Confirm" (Настройка 1: Подтвердить).
4.6
.3 Меню Adjust Print (Настройка печати)
6. Нажмите кнопку [Enter] (Ввод).
• Распечатается шаблон подтверждения настройки качества изображения.
• После распечатки шаблона подтверждения на дисплее панели управления принтера
появится сообщение "Adj.1:Confirm" (Настройка 1: Подтвердить).
