3 Подготовка к работе
68 8254E / 8264E Руководство пользователя

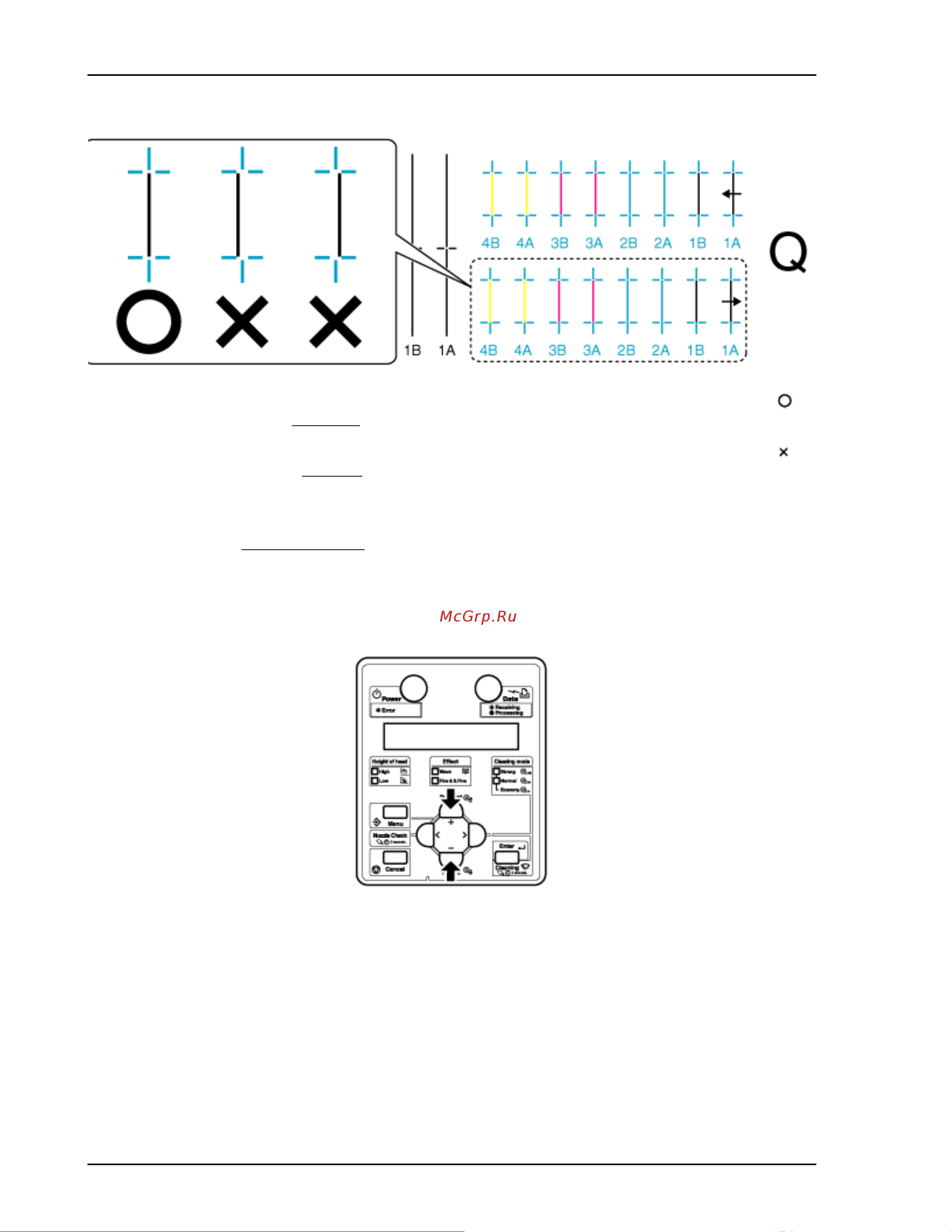

7. Проверьте, соответствует ли распечатанный шаблон следующему рисунку.
a. Если распечатанный шаблон совпадает с тем, что на рисунке выше обозначено как
Проводитьнастройку
не требуется. Перейдите к Шагу 10.
b. Если распечатанный шаблон совпадает с тем, что на рисунке выше обозначено как
Необходимопровести
настройку. Перейдите к Шагу 8.
8. Только для 8254E - Зарегистрируйте настройку параметра Bi-D Quality (двухпроходная
печать/режим приоритета
качества).
a. Выведите на дисплей панели управления меню "Adjust Print" (Настройка печати) так же,
как в шаге 5.
b. Нажимайте кнопку [+] или кнопку [–], чтобы выбрать "Adj.5: Bi-D Quality" (Настройка 5:
Bi-D Quality)
