Устранение неполадок
Изображения тестовых карточек OCP
P1011091-151 Вер. B Принтер для карточек Zebra ZXP Series 8 109
Изображения тестовых карточек OCP

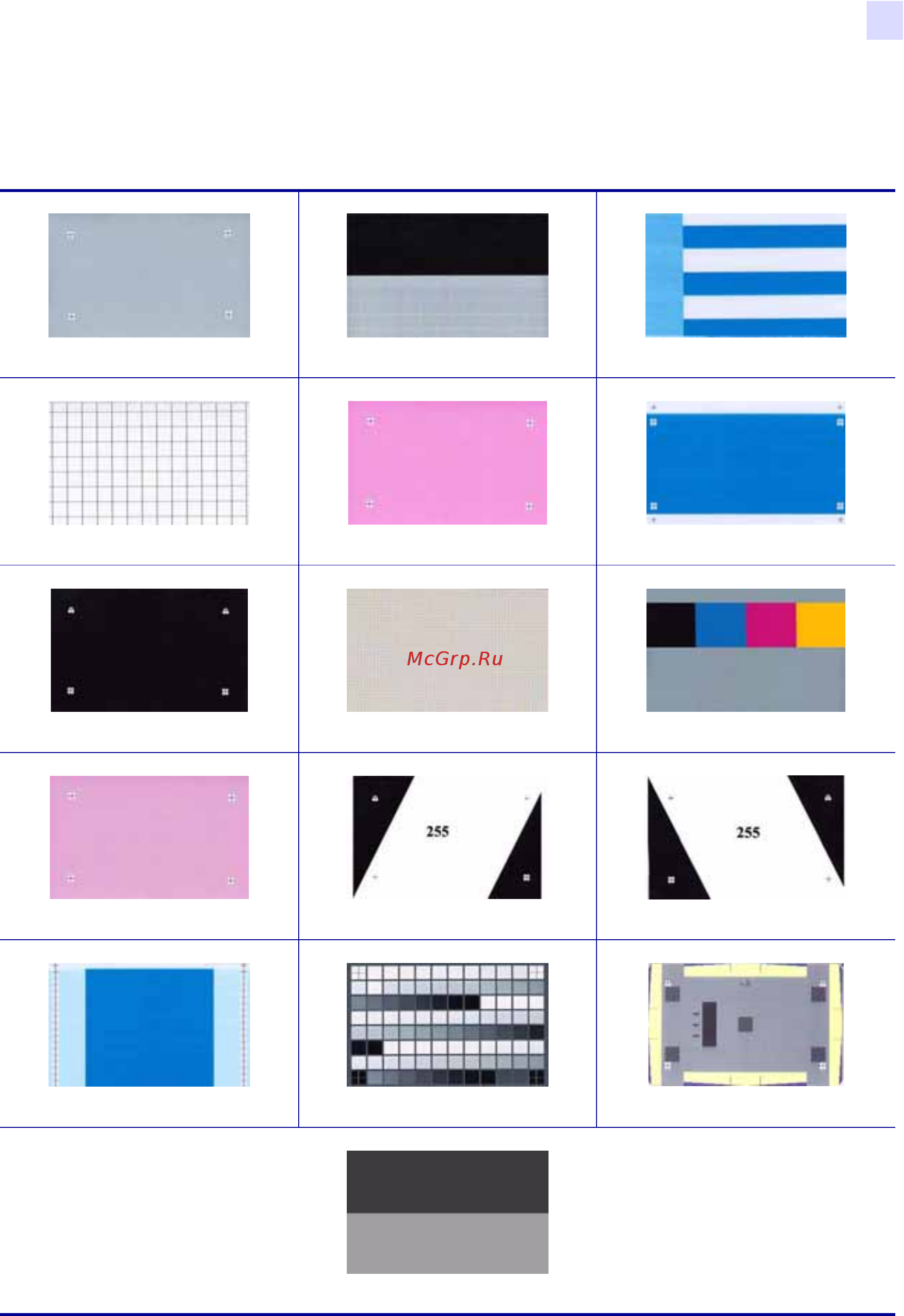

См. подробное описание тестовых карточек на следующей странице.
Нейтральный серый Сетка на сером Голубые полосы
2-пиксельная сетка Нейтральный пурпурный Темно-голубой
Максимально серый Офсетные точки Размытость
Минимально пурпурный Белый максимально серый Максимально серый белый
Протяжка и регистрация Градиентные ячейки Настройка плотности
Сетка на сером 2
