Эксплуатация
Печать карточки-примера
P1011091-151 Вер. B Принтер для карточек Zebra ZXP Series 8 37
Печать карточки-примера
Дизайны карточек-примеров устанавливаются вместе с драйвером принтера. Для печати
карточки-примера:

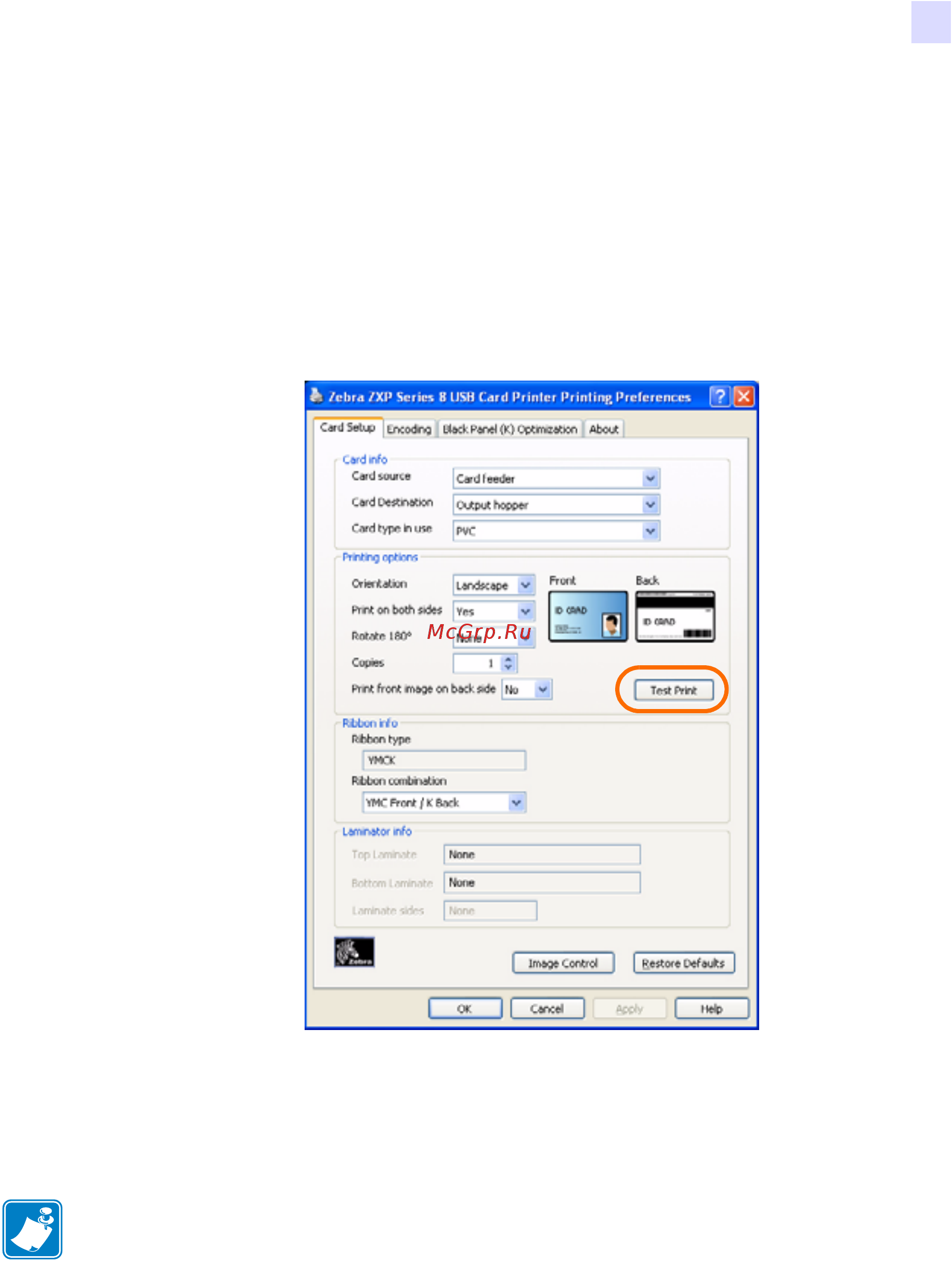

1. Перейдите на вкладку настройки карточки, выбрав команду Start (Пуск) > Printers and
Faxes (Принтеры и факсы). Щелкните правой кнопкой мыши элемент Zebra ZXP
Series 8 Card Printer и выберите пункт Printing Preferences (Настройка печати)>
Card Setup (Настройка карточки).
2. Проверьте наличие карточек во входном лотке.
3. Нажмите кнопку Test Prin t (Тест печати) (на приведенном выше рисунке выделена
кругом).
4. Принтер подает карточку и начинает печать.
5. По завершении печати карточка выталкивается из принтера в выходной лоток.
Примечание • Обычно принтер прогревается до рабочей температуры перед началом
печати.
