110 Принтер для карточек Zebra ZXP Series 8 P1011091-151 Вер. B
Устранение неполадок

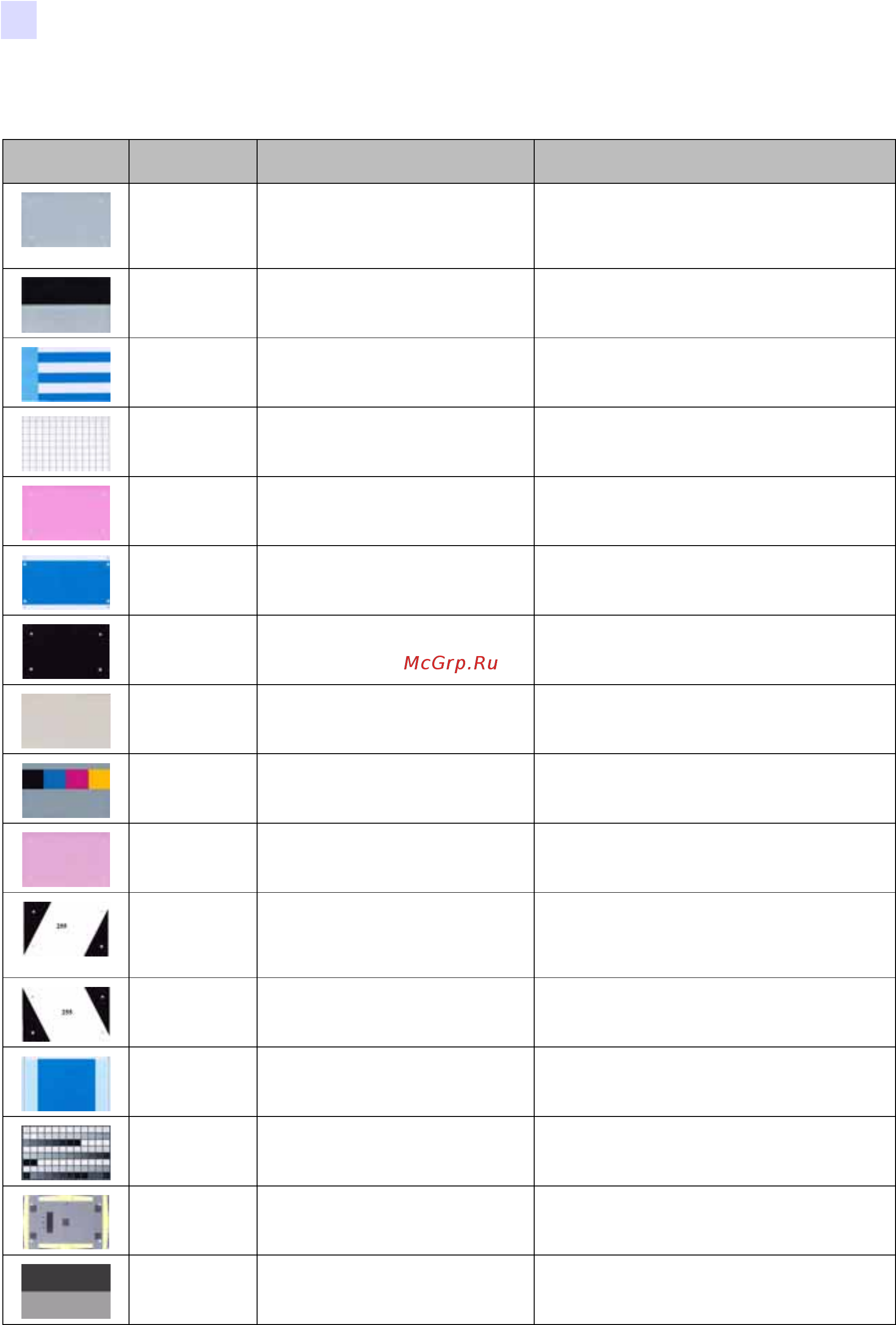

Описания тестовых карточек
Описания тестовых карточек
Описание Артефакты печати для поиска
спомощью этого изображения
Нейтральный
серый
Равномерный серый цвет Артефакты движения, полосатость,
дефекты валика, артефакты переноса,
загрязнение, уровень суммарной
оптической плотности
Сетка
на сером
Вороной цвет в верхней части
и серая сетка снизу
Цветные складки ленты в черной области
или светлые/белые складки
термотрансферной пленки в серой области
Голубые
полосы
Горизонтальные голубые полосы
с
рядом стоящим более светлым
голубым прямоугольником
Неоднородность или горизонтальная
полосатость в голубом прямоугольнике
в правой части карточки
2-пиксельная
сетка
Линии сетки шириной два
пикселя на белом фоне
Рассовмещение между цветовыми
плоскостями
Нейтральный
пурпурный
Равномерный пурпурный цвет
средней плотности
Артефакты движения, полосатость,
дефекты валика, уровень плотности,
равномерность
Темно-
голубой
Изображение с максимальной
плотностью только голубого
цвета
Артефакты
движения, артефакты
переноса, царапины, загрязнение
Максимально
серый
Изображение с максимальной
плотностью CMY (черный)
Складки, треск во время печати, разрывы
ленты или термотрансферной пленки,
засветка, расположение карточки
Офсетные
точки
Отдельные точки C, M и Y,
расположенные с постоянным
интервалом
Артефакты движения на определенных
цветовых плоскостях, рассовмещение
Размытость Серый фон с блоками YMCK
полной плотности в верхней
части
Артефакты размытости цветов
Минимально
пурпурный
Плоский
равномерный
пурпурный цвет низкой
плотности
Артефакты движения, полосатость,
дефекты валика, уровень плотности,
равномерность, расположение частиц
Белый
максимально
серый
Области с максимальной
плотностью по сторонам
инаклонным белым сегментом
по центру
Замятие ленты
Максимально
серый белый
Аналогично описанному выше,
но с измененным направлением
наклона
Замятие ленты
Протяжка и
регистрация
Равномерный голубой цвет
с расположенными по сторонам
метками совмещения
Полосатость, рассовмещение, артефакты
движения
Градиентные
ячейки
Три набора градаций серого,
с переходом от светлого
ктемному
Используется для создания справочной
таблицы калибровки цветов
Настройка
плотности
Используется для измерения
среднего и максимального
значений плотности
Уровень плотности нейтрального серого
и черного цветов
Сетка
на сером 2
Менее нагружающая версия
печати сетки на сером фоне
Цветные складки ленты в черной области
или светлые
/белые складки
термотрансферной пленки в серой области
