70 Принтер для карточек Zebra ZXP Series 8 P1011091-151 Вер. B
Параметры и настройки принтера
Настройка печати

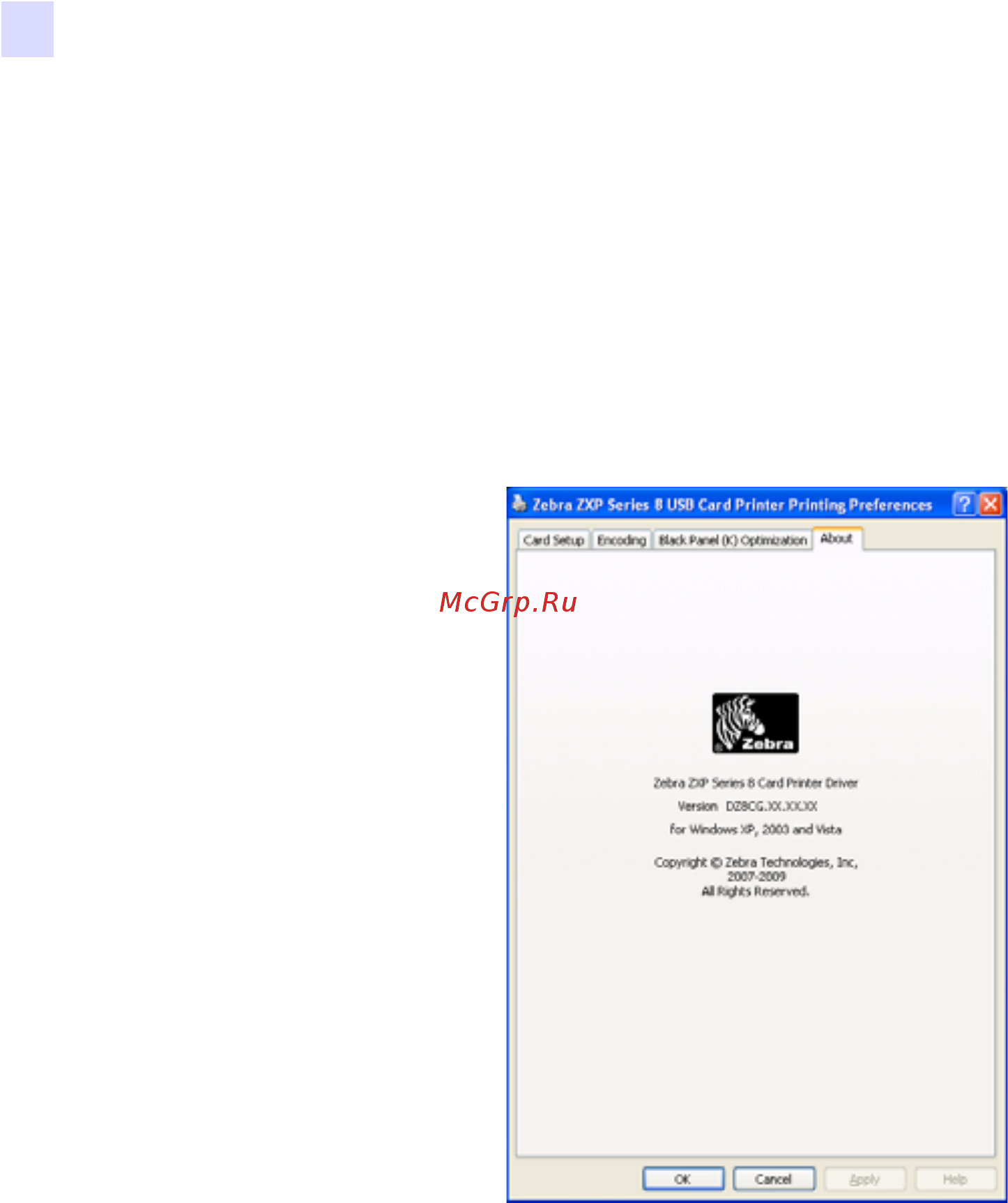

Вкладка About (Информация о версии)
На вкладке About (Информация о версии) показаны сведения об авторских правах
иверсия драйвера принтера для карточек Zebra ZXP Series 8.
Чтобы получить доступ к вкладке About (Информация о версии), выберите команду Start
(Пуск) > Printers and Faxes (Принтеры и факсы). Щелкните правой кнопкой мыши
элемент Zebra ZXP Series 8 Card Printer и выберите пункт Printing Preferences
(Настройка печати) > About (Информация о версии).
