80 Принтер для карточек Zebra ZXP Series 8 P1011091-151 Вер. B
ZXP Series Toolbox
Конфигурация
Микропрограмма и параметры

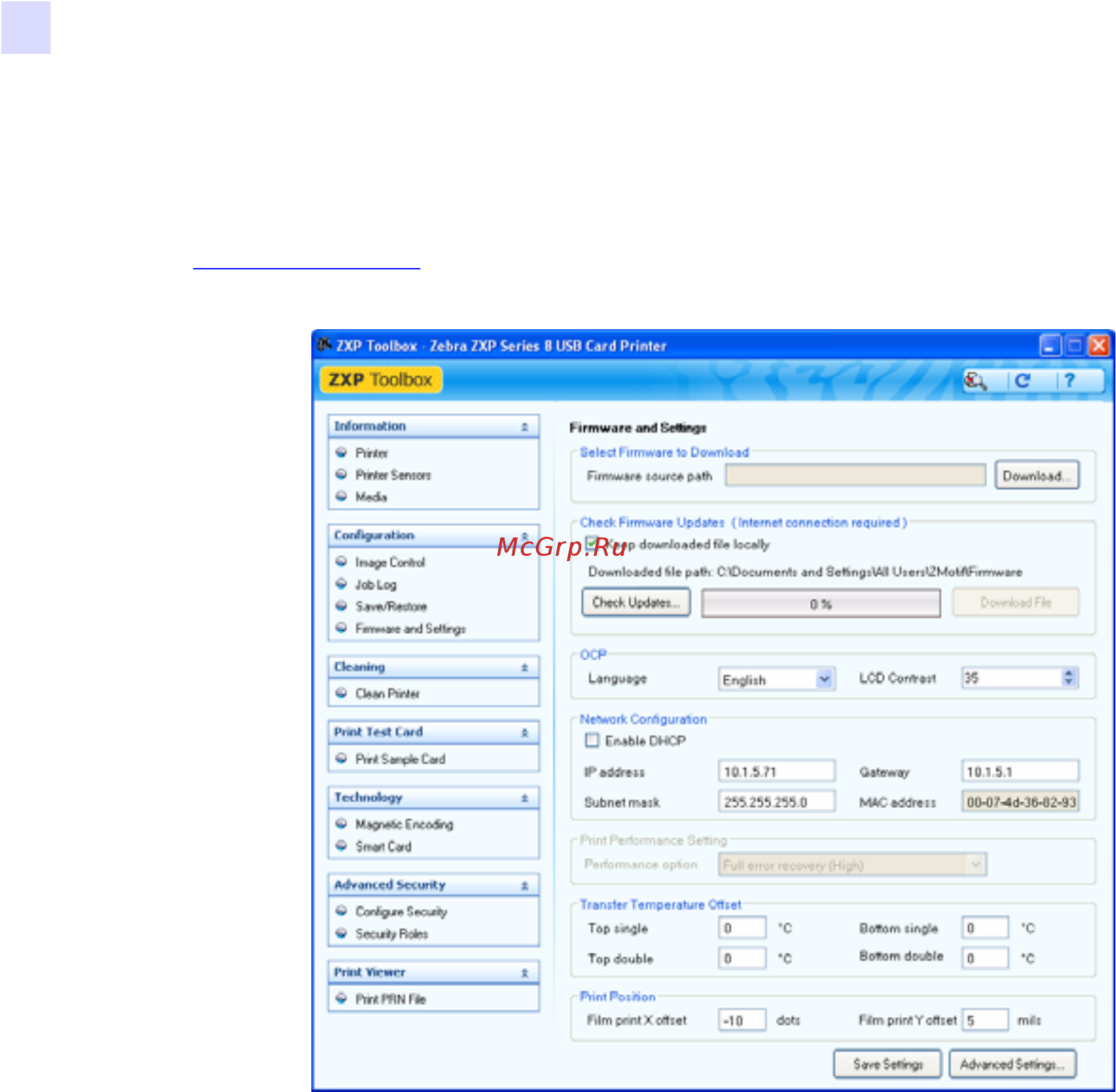

Экран загрузки микропрограмм позволяет загружать микропрограмму и ее обновления.
Обратите внимание, что обновления микропрограммы доступны на веб-сайте
http://zebracard.com
в разделе Drivers & Downloads (Драйверы и загрузки).
• Select Firmware to Download (Выберите микропрограмму для загрузки):
используйте эту возможность для установки микропрограммы, загруженной с веб-сайта
компании Zebra в каталог компьютера.
1. Нажмите кнопку Download (Загрузить).
2. В окне обозревателя найдите загруженную микропрограмму (файл типа BIN)
инажмите кнопку Open (Открыть).
3. Прочитайте предупреждающее сообщение ZXP Toolbox. Если вы согласны
на загрузку файла, нажмите кнопку OK, чтобы установить микропрограмму.
Впротивном случае нажмите кнопку Cancel (Отмена), чтобы отменить
установку.
