Zebra ZXP-8 [141/196] Выгнутые кверху кромки
![Zebra ZXP-8 [141/196] Выгнутые кверху кромки](/views2/1303414/page141/bg8d.png)
Пользовательская настройка характеристик карточек
Регулировки
P1011091-151 Вер. B Принтер для карточек Zebra ZXP Series 8 137

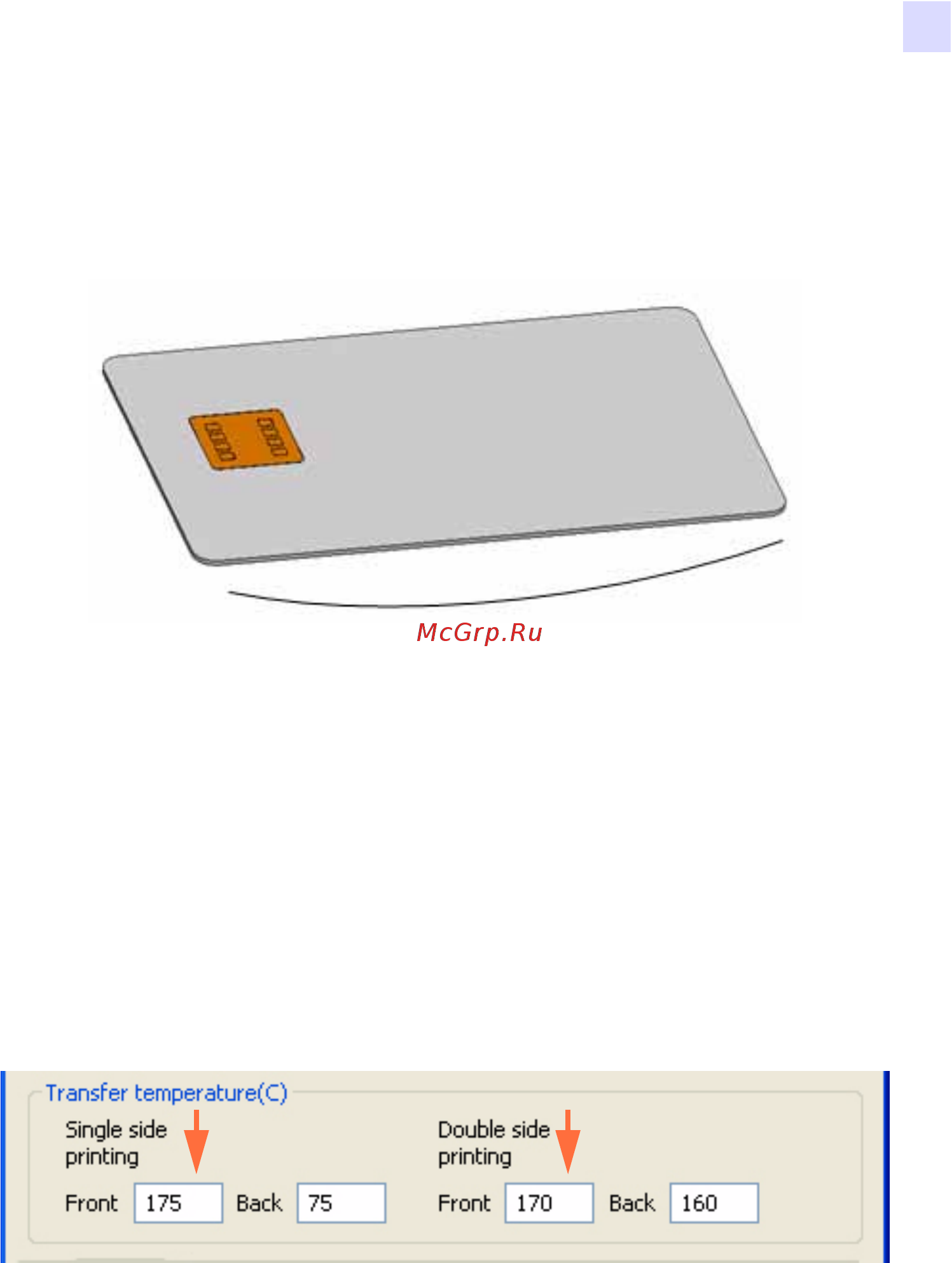

Выгнутые кверху кромки
Коробление карточки обычно происходит из-за избытка энергии, передаваемой
на карточку, т. е. либо температура слишком высокая, либо скорость слишком низкая.
Шаг 1. Уменьшите температуру переноса на лицевую сторону.
a. Откройте окно Card Specifications (Характеристики карточек).
См. Раздел B.3.
b. Обратите внимание на значения температуры переноса на лицевую сторону,
заданные по умолчанию.
c. Уменьшите соответствующую температуру переноса на лицевую сторону
(для односторонней или двусторонней печати) на 5 градусов.
d. Нажмите кнопку OK.
e. Распечатайте тестовую карточку; см. Раздел B.3.
f. Осмотрите тестовую карточку.
• Если качество заметно улучшилось, снова уменьшите температуру
переноса на лицевую сторону на 5 градусов, распечатайте и осмотрите
полученную карточку. Продолжайте до устранения проблемы или
отсутствия улучшения. Если проблема решена, дальнейшие регулировки
не требуются. В противном случае перейдите к пункту Шаг 2.
• Если заметных улучшений не наблюдается, верните значение
по умолчанию для температуры и перейдите к пункту Шаг 2.
