Установка и настройка
Загрузка термотрансферной пленки
P1011091-151 Вер. B Принтер для карточек Zebra ZXP Series 8 15
Загрузка термотрансферной пленки
Разрешение, приближенное к фотографическому, и высокое качество печати
обеспечивается только при использовании в принтере ZXP Series 8 термотрансферной
пленки Zebra True Colours™ i Series™.

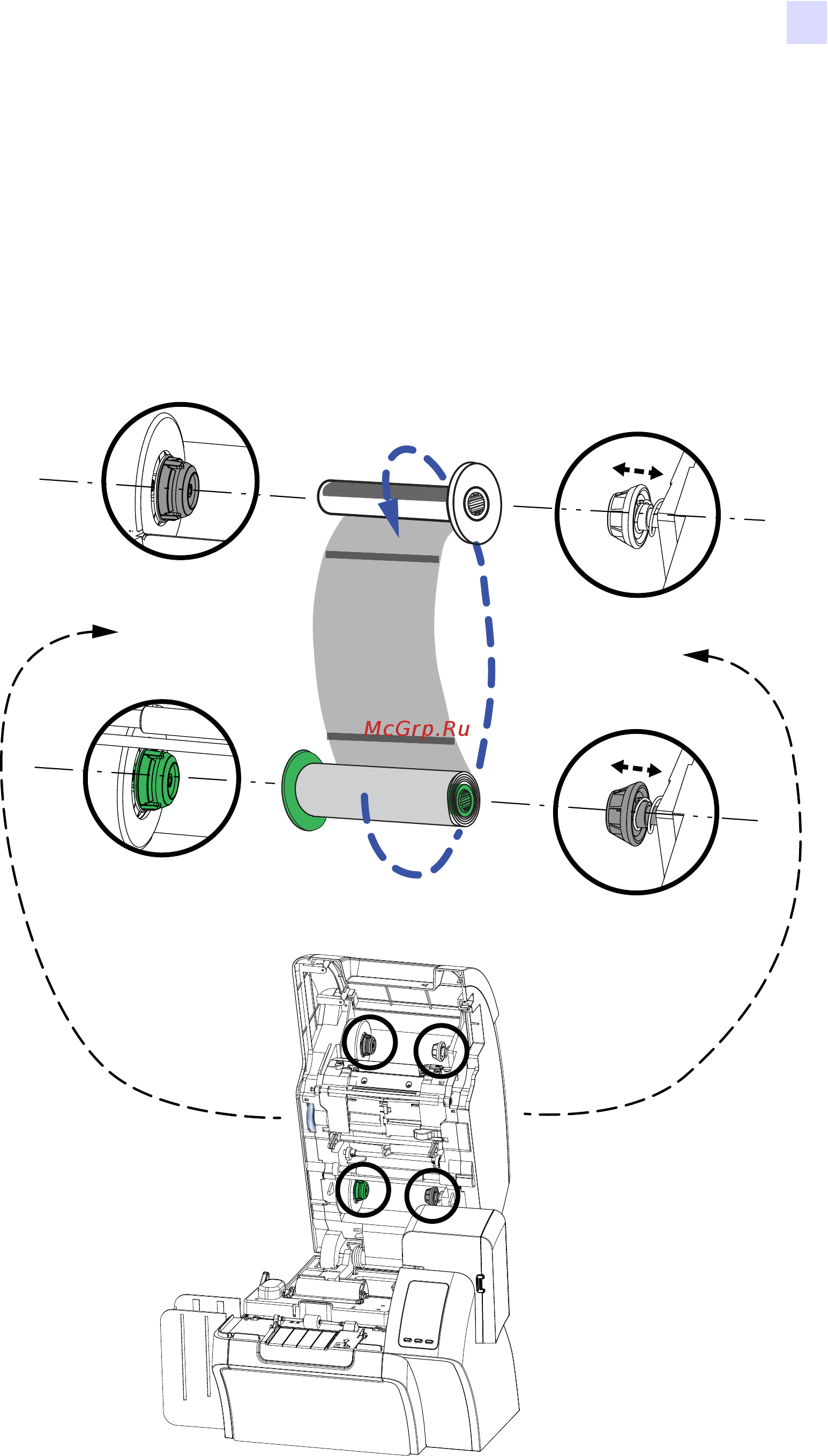

Шаг 1. Найдите подающий и приемный шпиндели термотрансферной пленки.
Обратите внимание, что фланцы и шпиндели маркированы цветом (белый
кбелому, зеленый к зеленому).
Подающая катушка
ЗЕЛЕНЫЙ
Приемная катушка
БЕЛЫЙ
Приемный шпиндель
СЕРЫЙ
Подающий шпиндель
СЕРЫЙ
Приемный шпиндель
БЕЛЫЙ
Подающий шпиндель
ЗЕЛЕНЫЙ
Фланец
Фланец
