16 Принтер для карточек Zebra ZXP Series 8 P1011091-151 Вер. B
Установка и настройка
Загрузка термотрансферной пленки
Шаг 2. Отмотайте примерно 30 см термотрансферной пленки с полного рулона
(подающая катушка) и намотайте ее (2 оборота) на пустую приемную катушку.
Шаг 3. Уста новите подающую катушку с пленкой на подающие шпиндели, краем
с зеленым фланцем слева.
Шаг 4. Уста новите пустую приемную катушку на приемные шпиндели, краем с белым
фланцем справа.
Шаг 5. Убедитесь, что термотрансферная пленка подается
с нижней стороны
подающей катушки на нижнюю сторону приемной катушки.

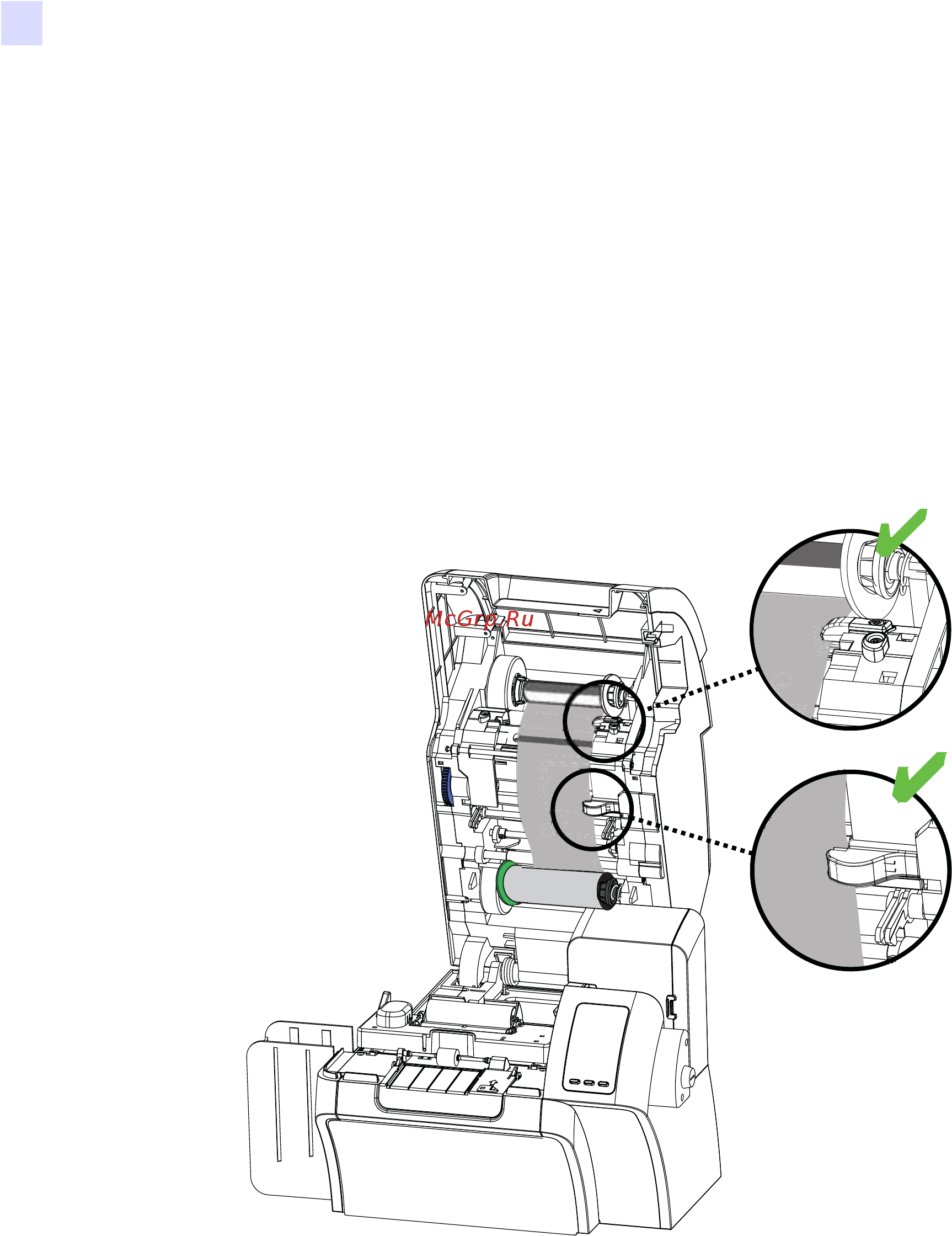

Шаг 6. На следующем рисунке показана правильная установка термотрансферной
пленки.
