Кодер магнитных карточек
P1011091-151 Вер. B Принтер для карточек Zebra ZXP Series 8 177
Тип магнитного кодирования
ISO (По умолчанию)
Кодер считывает и записывает дорожки данных в формате стандарта ISO

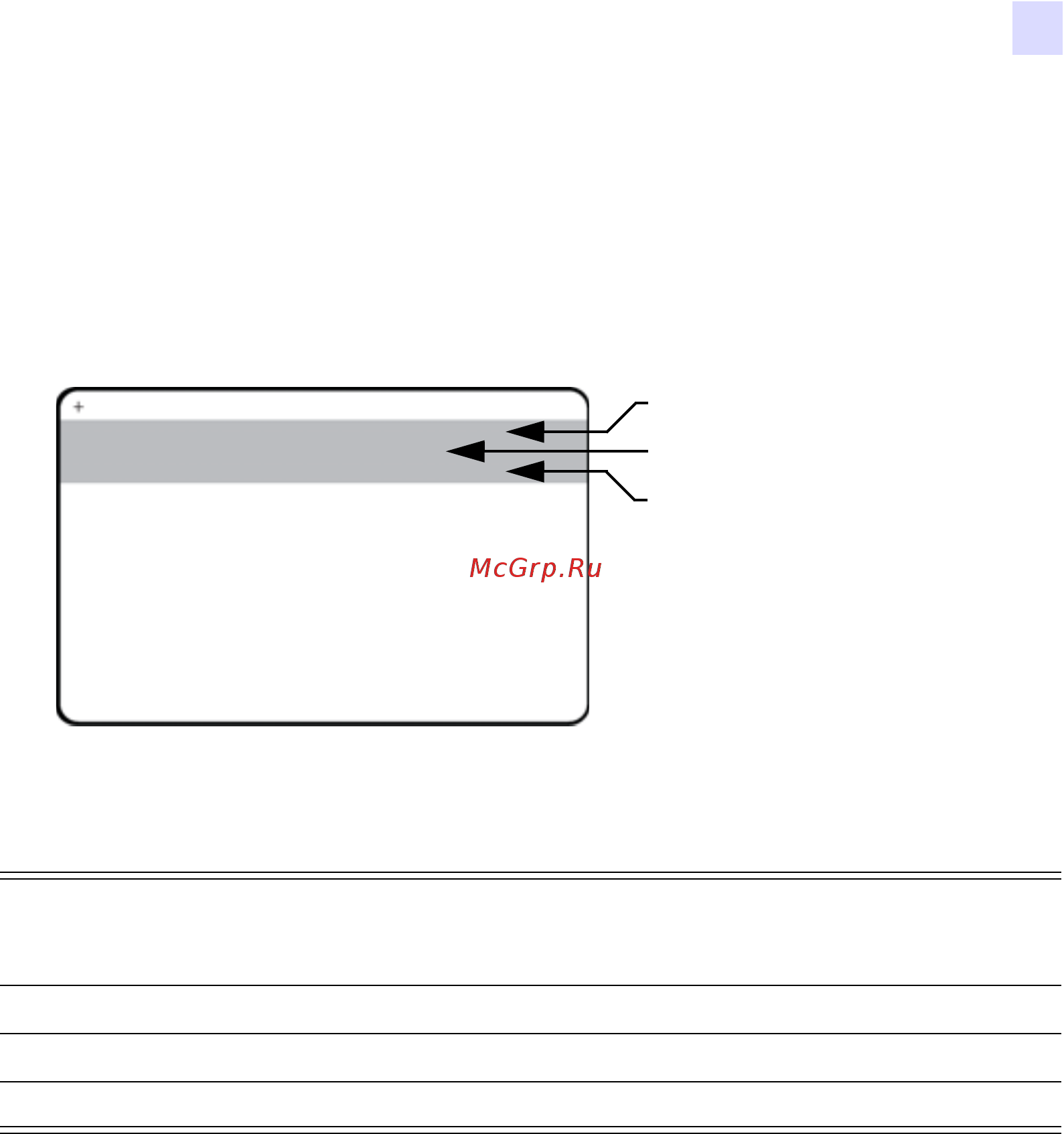

в местоположениях дорожек, определяемых стандартом ISO. На следующем рисунке
показаны три дорожки стандарта ISO.
Каждая дорожка может быть кодирована и декодирована с помощью символов ASCII
вформатах данных стандарта ISO по умолчанию.
Магнитный кодер может считывать или кодировать до 3 дорожек цифровых данных
на карточках CR-80, содержащих магнитную полосу HiCo или LoCo в
формате ISO 7811.
При кодировании трех дорожек используется формат ISO 7811.
• Для дорожки 1 используется кодирование 210 бит на дюйм в формате International
Air Transport Association (IATA) из 79 алфавитно-цифровых символов, при 7 битах
на символ.
• Для дорожки 2 используется кодирование 75 бит на дюйм для хранения
40 цифровых символов при 7 битах на символ в формате American Banking
Association (ABA).
• Для дорожки 3 используется кодирование 210 бит на
дюйм из 107 цифровых
символов при 5 битах на символ в формате THRIFT.
Форматы данных ISO включают преамбулу (все нули), символ запуска, данные
(7 бит или 5 бит, как определено ISO), символ остановки и символ продольного
контроля избыточности (LRC). 7-битный формат данных включает в себя 6 бит
кодированных данных и 1 бит четности. 5-битный формат данных включает в себя 4 бит
кодированных
данных и 1 бит четности.
Дорожка Плотность
(бит на
дюйм)
Бит на
символ
Четность
символов
Длина
(в символах)
Четность
LRC
Начальная
метка
Конечная
метка
Смещение
начальной
метки
дюймы (мм)
1 210 7 Нечетный 76 Четный % ? 0,293" (7,4)
2755Нечетный 37 Четный ; ? 0,293" (7,4)
3 210 5 Нечетный 104 Четный ; ? 0,293" (7,4)
Дорожка 1 — 210 бит на дюйм
Дорожка 2 — 75 бит на дюйм
Дорожка 3 — 210 бит на дюйм
