Пользовательская настройка характеристик карточек
Регулировки
P1011091-151 Вер. B Принтер для карточек Zebra ZXP Series 8 131
Обратная сторона карточки
Частичный перенос обычно происходит из-за недостатка энергии, передаваемой
на карточку, т. е. либо температура слишком низкая, либо скорость слишком высокая.
Шаг 1. Увеличьте температуру переноса на обратную сторону.

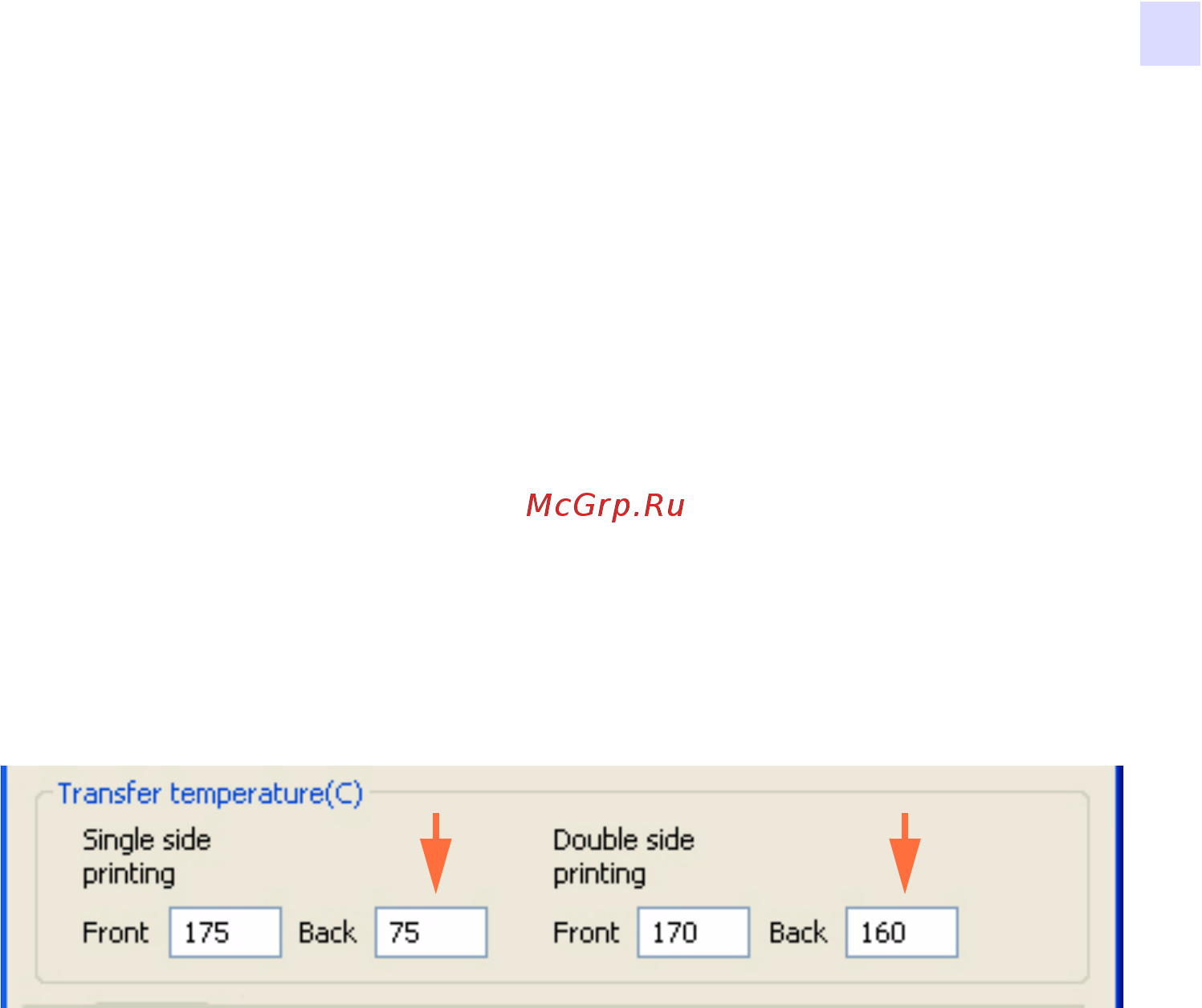

a. В окне Card Specifications (Характеристики карточек) обратите внимание
на значения параметров температуры переноса на обратную сторону,
заданные по умолчанию; см. Раздел B.3.
b. Увеличьте соответствующую температуру переноса на обратную сторону
(для односторонней или двусторонней печати) на 5 градусов.
c. Нажмите кнопку OK.
d. Распечатайте тестовую карточку; см. Раздел B.3.
e. Осмотрите тестовую карточку.
• Если качество заметно улучшилось, снова увеличьте температуру
переноса на обратную сторону на 5 градусов, распечатайте и осмотрите
полученную карточку. Продолжайте до устранения проблемы или
отсутствия улучшения. Если проблема решена, дальнейшие регулировки
не требуются. В противном случае перейдите к пункту Шаг 2.
• Если заметных улучшений не наблюдается, верните значение
по
умолчанию для температуры и перейдите к пункту Шаг 2.
