130 Принтер для карточек Zebra ZXP Series 8 P1011091-151 Вер. B
Пользовательская настройка характеристик карточек
Регулировки
Шаг 3. Уменьшите выходную скорость переноса.

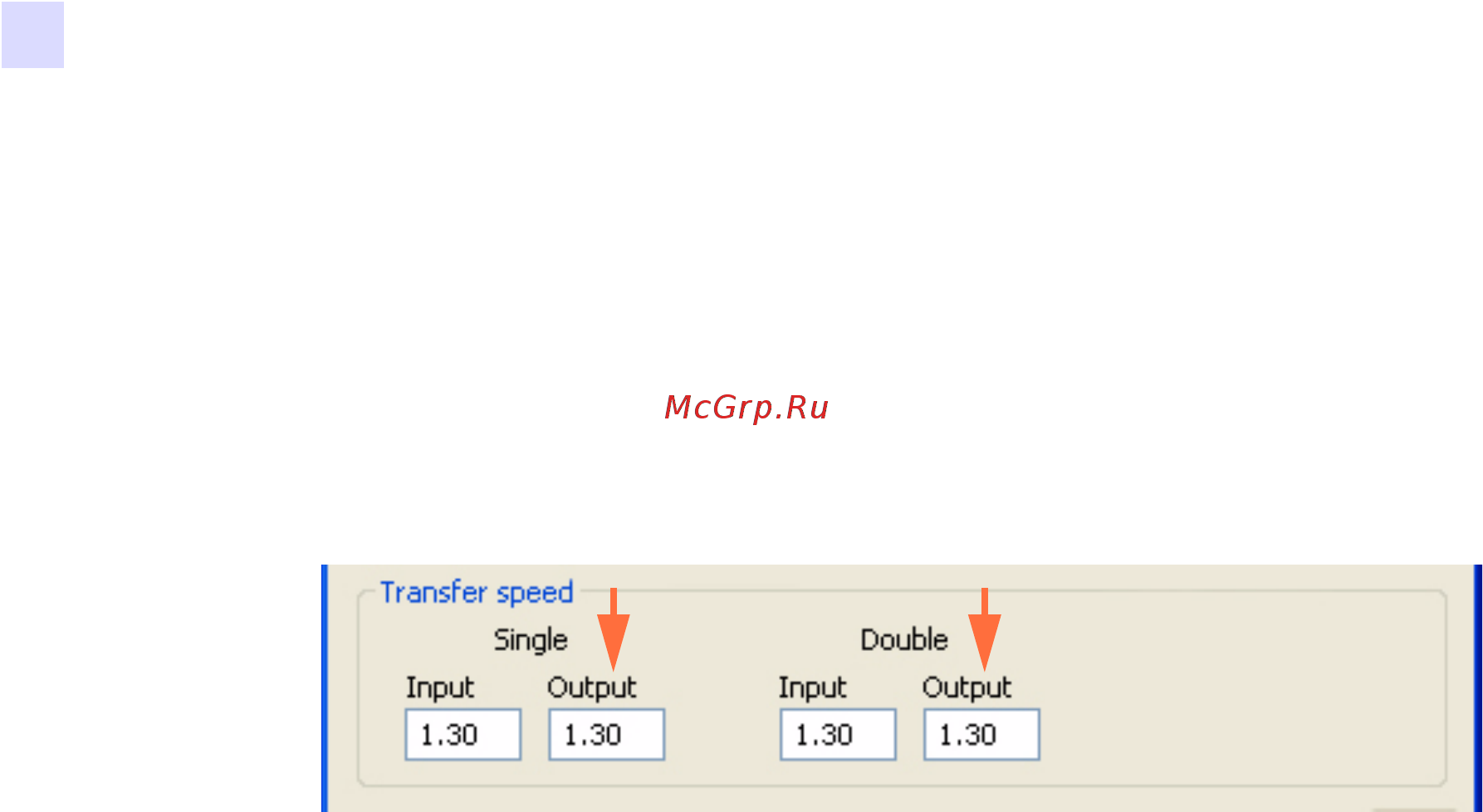

a. В окне Card Specifications (Характеристики карточек) обратите внимание
на значения параметров выходной скорости переноса, заданные по умолчанию.
b. Уменьшите соответствующую выходную скорость переноса
(для односторонней или двусторонней печати) на 0,2.
c. Нажмите кнопку OK.
d. Распечатайте тестовую карточку.
e. Осмотрите тестовую карточку.
• Если качество заметно улучшилось, снова уменьшите выходную
скорость переноса на 0,2, распечатайте и осмотрите полученную
карточку. Продолжайте до устранения проблемы или отсутствия
улучшения. Если проблема решена, дальнейшие регулировки
не требуются. В противном случае обратитесь в службу технической
поддержки компании Zebra.
• Если заметных улучшений не наблюдается, верните значение
по умолчанию для выходной скорости
переноса и обратитесь в службу
технической поддержки компании Zebra.
