14 Принтер для карточек Zebra ZXP Series 8 P1011091-151 Вер. B
Установка и настройка
Установка валика для чистки карточек
Установка валика для чистки карточек
Валик для чистки карточек очищает карточки, подаваемые в принтер из входного лотка
или через прорезь подачи одной карточки.
Шаг 1. Извлеките валик для чистки карточек из упаковки. Уде р ж и ва й т е чистящий
валик только за края, чтобы избежать его загрязнения.
Шаг 2. Снимите с валика для чистки карточек защитную пленку.
Шаг 3. Откройте крышку принтера, нажав кнопку
освобождения крышки на верхней
поверхности принтера.

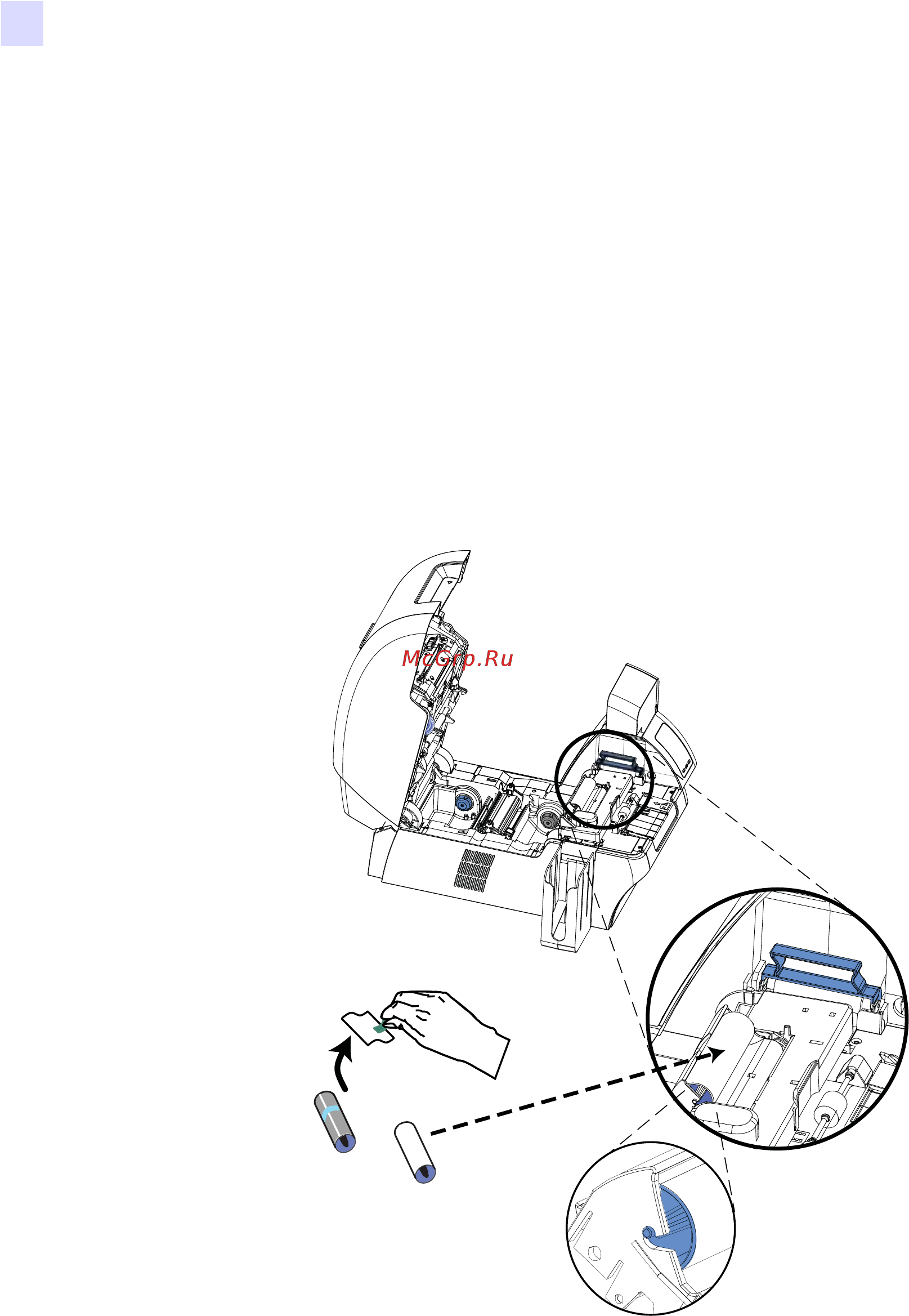

Шаг 4. Найдите место установки валика для чистки карточек. На рисунке это место
показано в круге.
Шаг 5. Возьмите валик для чистки карточек за края.
Шаг 6. Поместите края валика для чистки карточек в пазы.
Шаг 7. Нажмите на валик до его полного прилегания и фиксации.
Шаг 8. Закройте крышку
принтера.
