ZXP Series Toolbox
Чистка
P1011091-151 Вер. B Принтер для карточек Zebra ZXP Series 8 83
Чистка

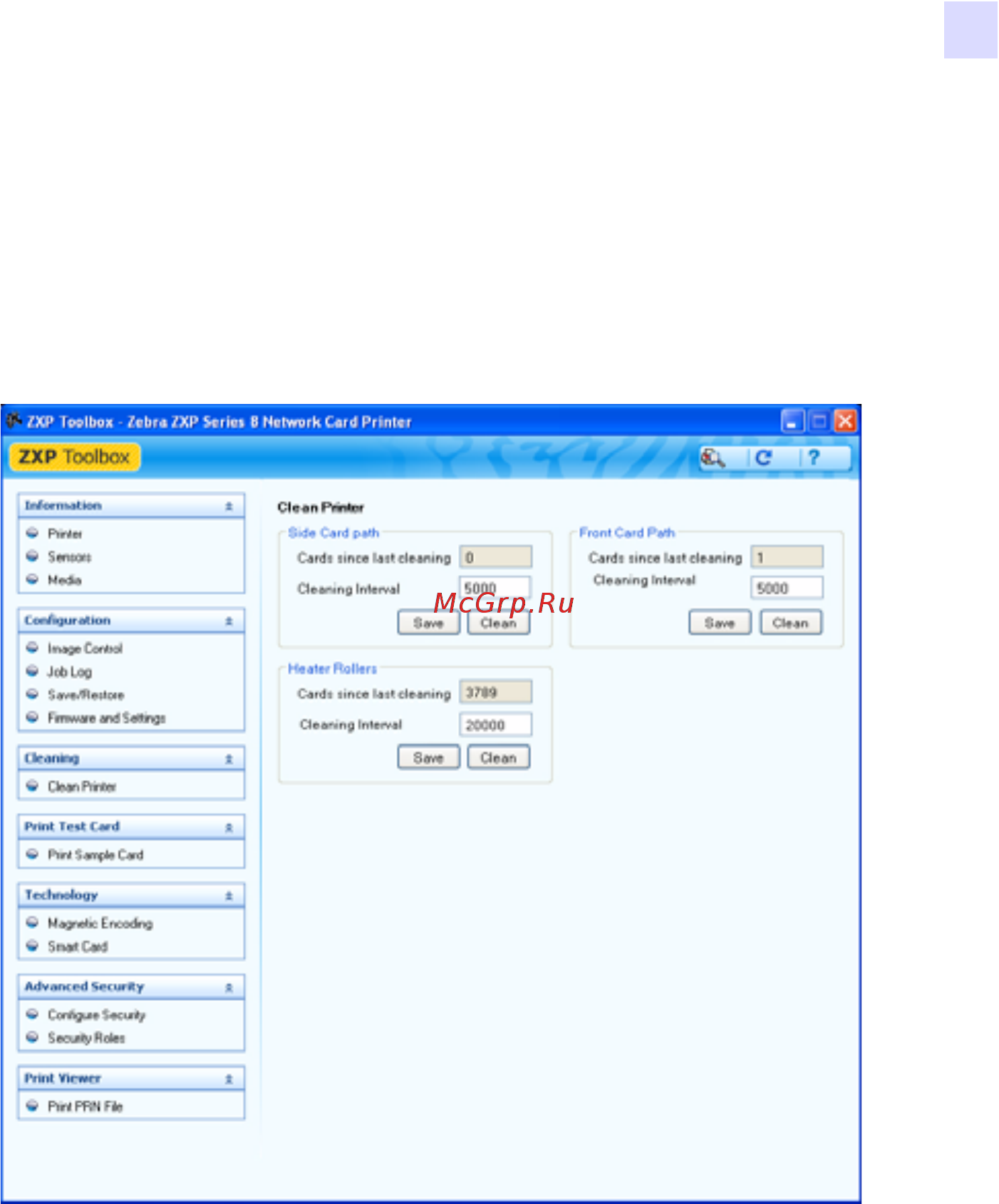

Clean Printer (Чистить принтер)
Экран Clean Printer (Чистить принтер) предоставляет возможность чистки принтера
спомощью ZXP Toolbox; см. Раздел 6 для чистки с помощью OCP.
• Side Card Path (Боковой тракт карточки)
После нажатия кнопки Clean (Очистить) выполните указанную ниже
последовательность действий.
1. Выньте лоток с карточками и нажмите кнопку OK.
2. Вставьте карточку чистки валика X в боковую прорезь, где был расположен
лоток для карточек. После этого нажмите кнопку OK.
3. Дождитесь завершения процесса чистки. Карточка возвращается через боковую
прорезь.
4. Переверните чистящую карточку. Вставьте карточку через боковую прорезь.
Нажмите кнопку OK.
5. Дождитесь завершения процесса чистки. Карточка возвращается через боковую
прорезь.
6. Появится сообщение Side card path cleaning successful (Чистка бокового
тракта карточки успешно завершена).
7. На этом процесс чистки бокового тракта карточки завершен.
