Кодер магнитных карточек
P1011091-151 Вер. B Принтер для карточек Zebra ZXP Series 8 175
Ориентация карточек при загрузке

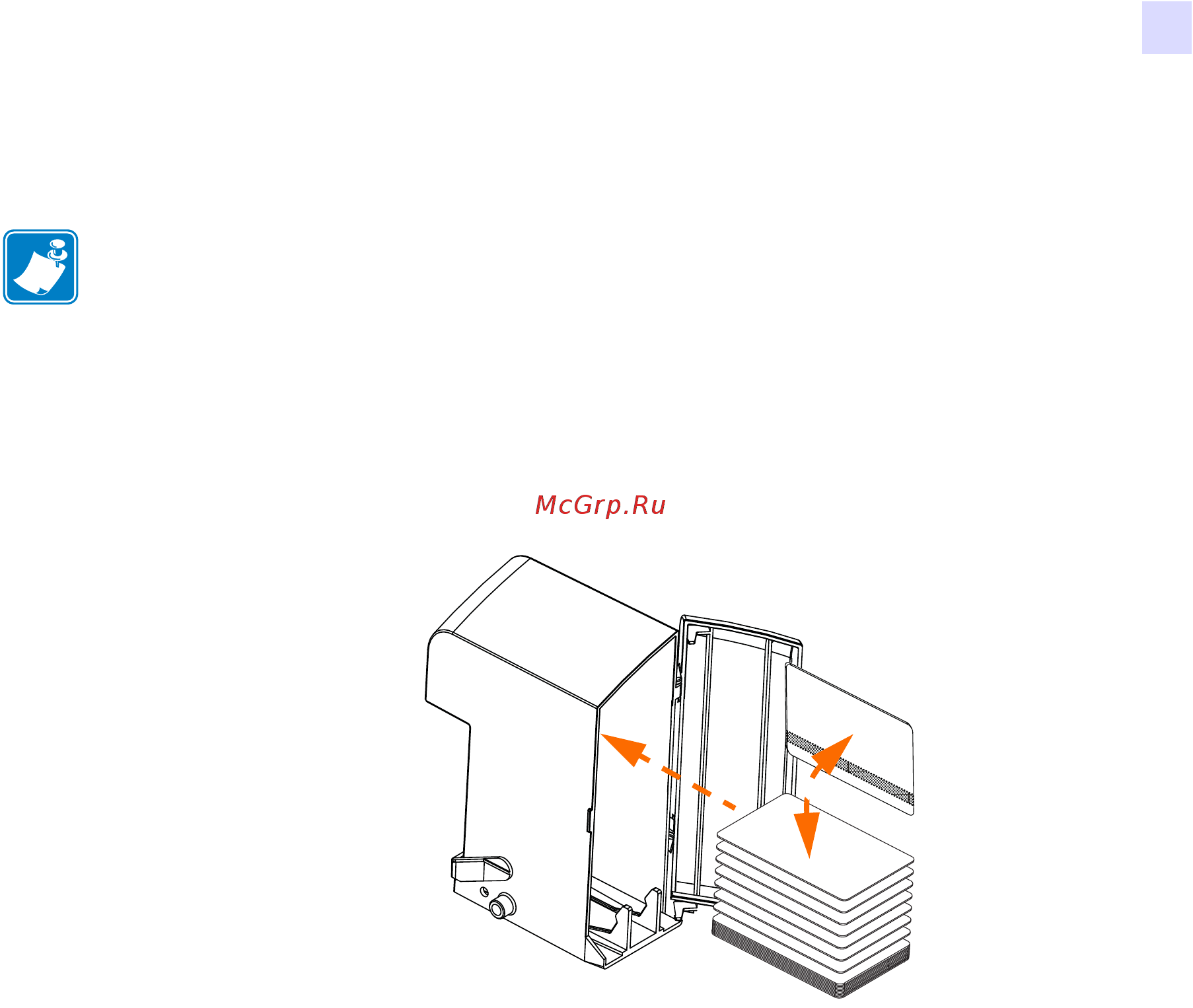

Поместите карточки во входной лоток в правильной ориентации, как показано
на рисунке (магнитная полоса обращена вниз, к тыльной стороне). Убедитесь
вправильности размещения карточек в лотке.
Примечание • Карточки с магнитной полосой должны ОБЯЗАТЕЛЬНО
соответствовать стандартам ISO 7810 и 7811. Для нормальной работы карточки
магнитная полоса должна располагаться заподлицо с поверхностью карточки. Никогда
не используйте карточки с заклеенными лентой магнитными полосами.
