10 Принтер для карточек Zebra ZXP Series 8 P1011091-151 Вер. B
Установка и настройка

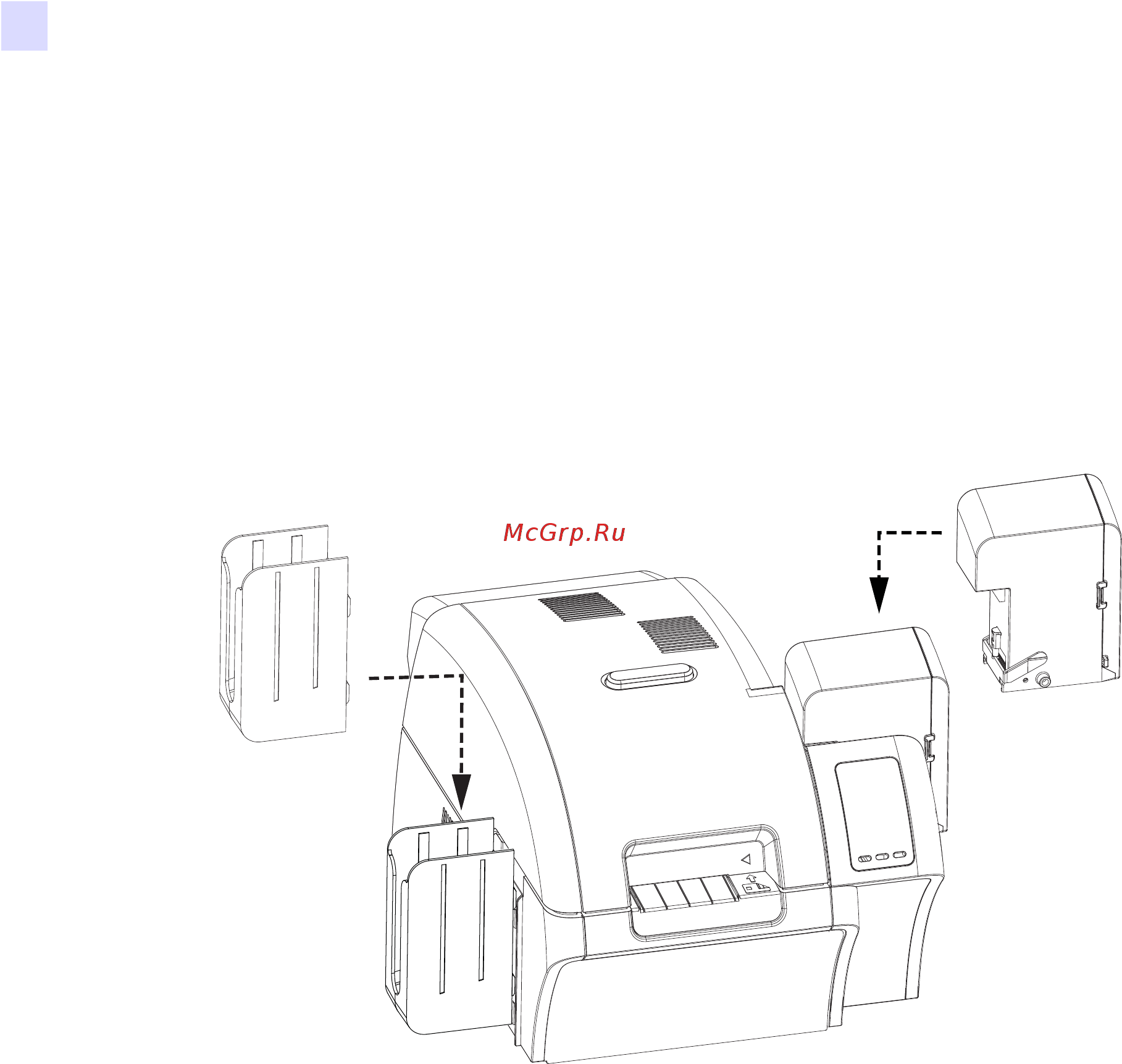

Установка лотков для карточек
Установка лотков для карточек
Входной лоток
Входной лоток размещается с правой стороны принтера и служит для подачи карточек,
предназначенных для печати.
Шаг 1. Уст ановите входной лоток, задвинув его в пазы на правой стороне принтера.
Шаг 2. Убедитесь в надежной фиксации входного лотка.
Выходной лоток
Выходной лоток размещается с левой стороны принтера и служит приемником для
напечатанных карточек.
Шаг 1. Уст ановите выходной лоток, вставив четыре выступа на правой стороне лотка
вчетыре паза на левой стороне принтера.
Шаг 2. Убедитесь в надежной фиксации выходного лотка.
