ZXP Series Toolbox
Печать тестовой карточки
P1011091-151 Вер. B Принтер для карточек Zebra ZXP Series 8 85
Печать тестовой карточки

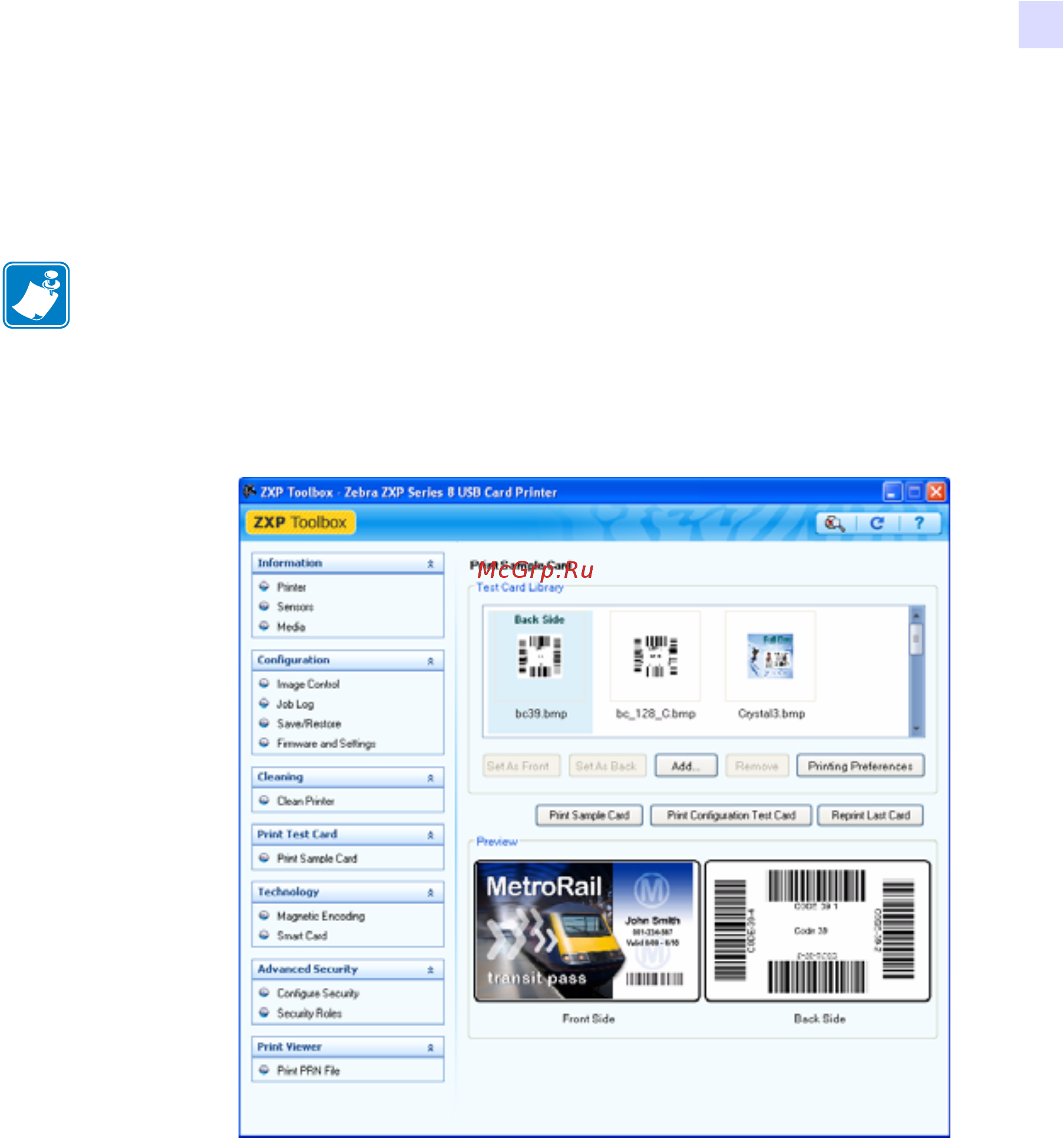

Print Sample Card (Печать тестовой карточки)
1. Просмотрите раздел Test Card Libr a ry (Библиотека тестовых карточек).
Для просмотра используйте полосу прокрутки.
2. Задайте лицевую сторону.
a. Выберите (щелкните) карточку в библиотеке тестовых карточек.
b. Нажмите кнопку Set As Front (Задать как лицевую).
c. Просмотрите выбранную карточку в окне предварительного просмотра.
Обратите внимание, что для удаления выбранной карточки из окна
предварительного просмотра необходимо нажать кнопку Set As Front
(Задать как лицевую).
d. Чтобы изменить выбор, повторите шаги с a по c.
3. Задайте обратную сторону. Сделайте то же, что и для шага 2, но с нажатием
кнопки Set As Back (Задать как обратную).
4. Если выбор приемлем, нажмите кнопку Print (Печать), чтобы напечатать
карточку-образец.
Примечание • Тестовыми карточками в библиотеке тестовых карточек являются
изображения в формате BMP, которые хранятся в каталоге по умолчанию:
C:\Documents and Settings\All Users\ZMotif\Library
