Установка и настройка
Загрузка ленты для печати
P1011091-151 Вер. B Принтер для карточек Zebra ZXP Series 8 17
Загрузка ленты для печати
Для получения насыщенных реалистичных полноцветных изображений используйте
в принтере ZXP Series 8 только ленты Zebra True Colours
®
i Series™.

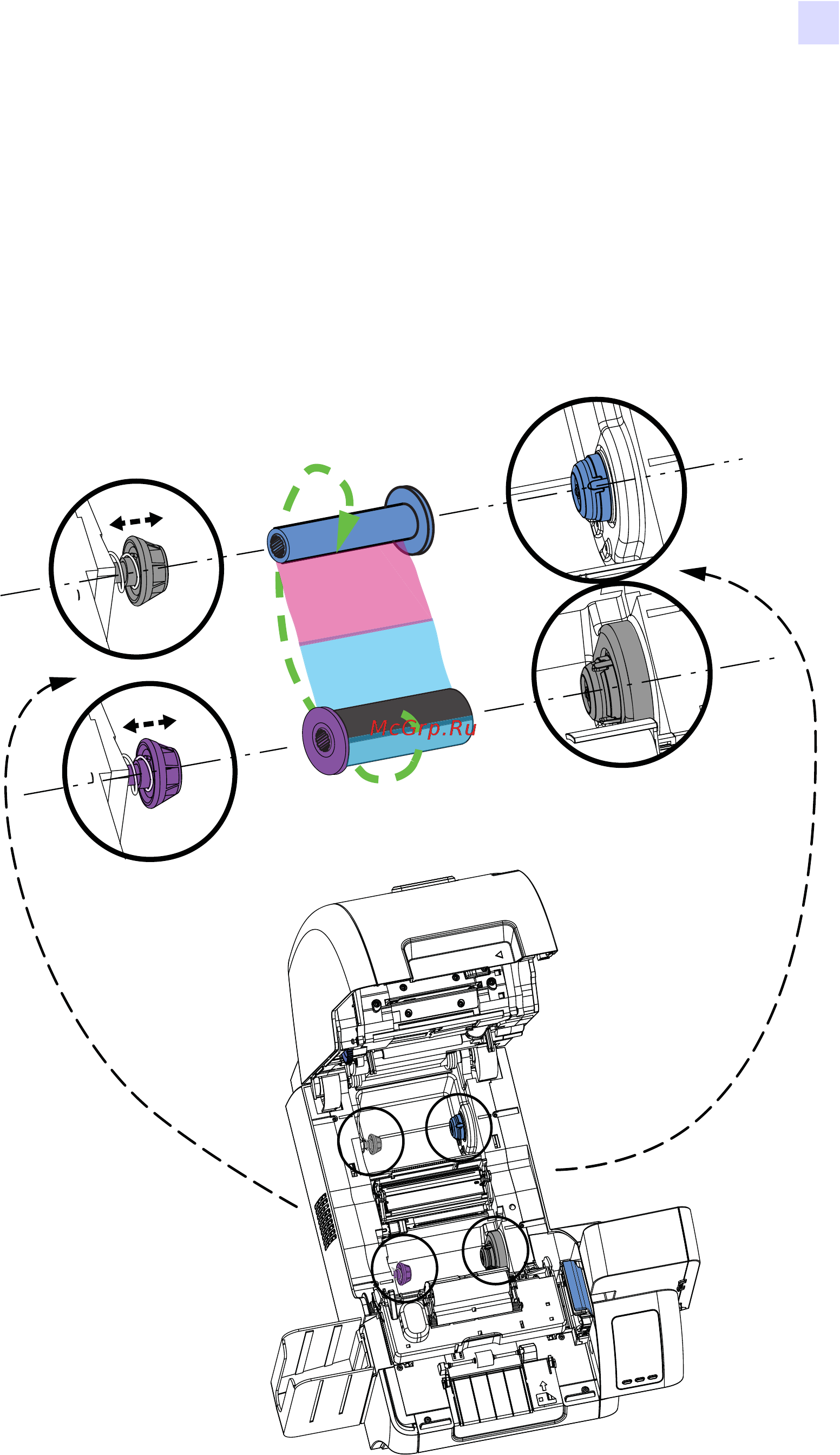

Шаг 1. Найдите шпиндели подачи и приема ленты для печати. Обратите внимание,
что фланцы и шпиндели маркированы цветом (синий к синему, фиолетовый
кфиолетовому).
Подающая катушка
ФИОЛЕТОВЫЙ
Приемная катушка
СИНИЙ
Приемный шпиндель
СЕРЫЙ
Подающий шпиндель
ФИОЛЕТОВЫЙ
Приемный шпиндель
СИНИЙ
Подающий шпиндель
СЕРЫЙ
Фланец
Фланец
