74 Принтер для карточек Zebra ZXP Series 8 P1011091-151 Вер. B
ZXP Series Toolbox
Параметры
Датчики
Изменение этих характеристик пользователем невозможно, однако эта информация
может быть полезной для прошедшего обучение и сертифицированного персонала Zebra
при проведении диагностики и оценке состояния датчиков принтера.

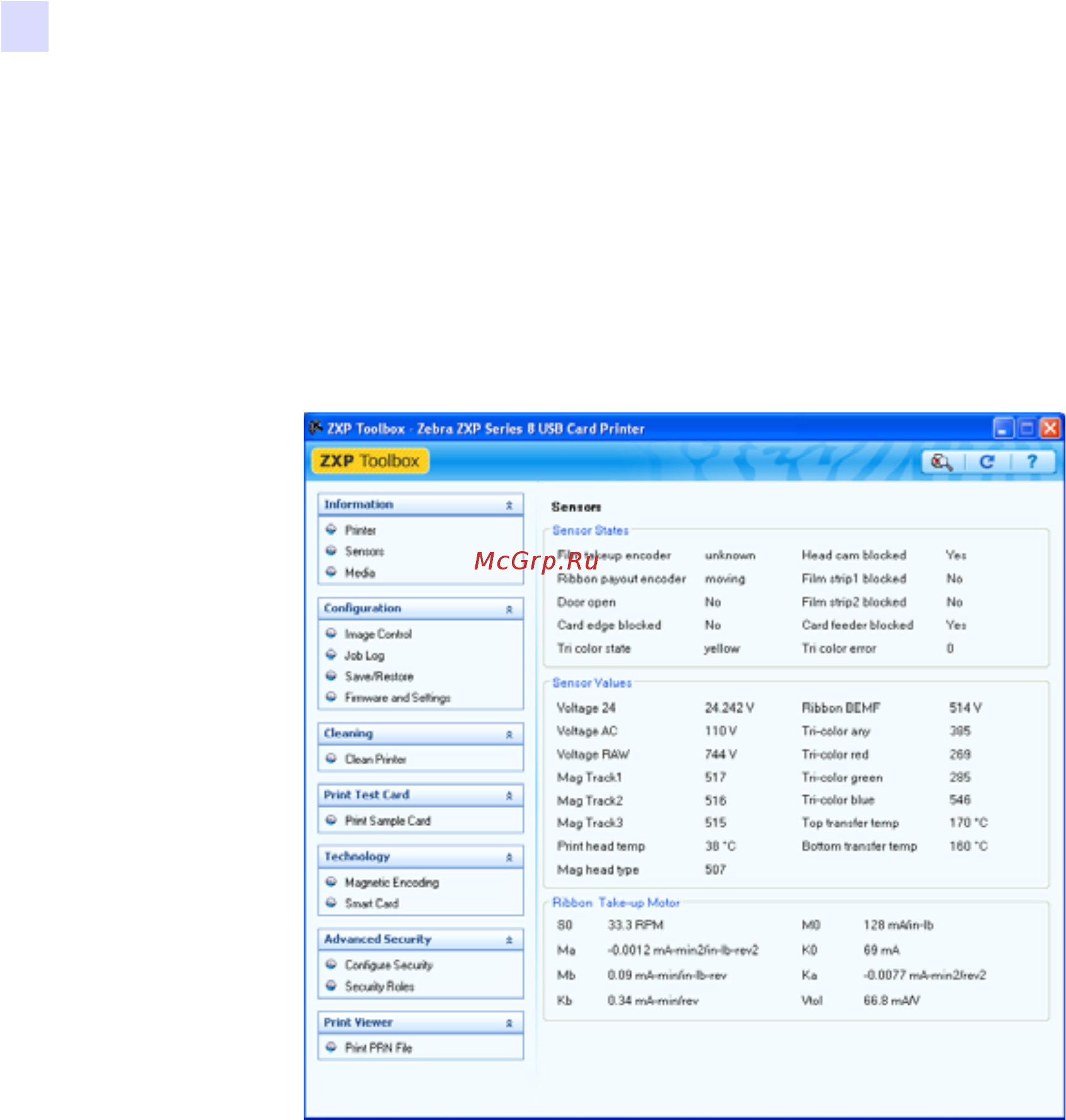

• Sensor States (Состояния датчиков) показывает состояние каждого датчика
принтера.
• Sensor Values (Значения датчиков) показывает значение каждого датчика
принтера.
• Ribbon Take-up Motor (Мотор приемника ленты) содержит различные
электрические характеристики мотора.
