174 Принтер для карточек Zebra ZXP Series 8 P1011091-151 Вер. B
Кодер магнитных карточек
Параметры драйвера

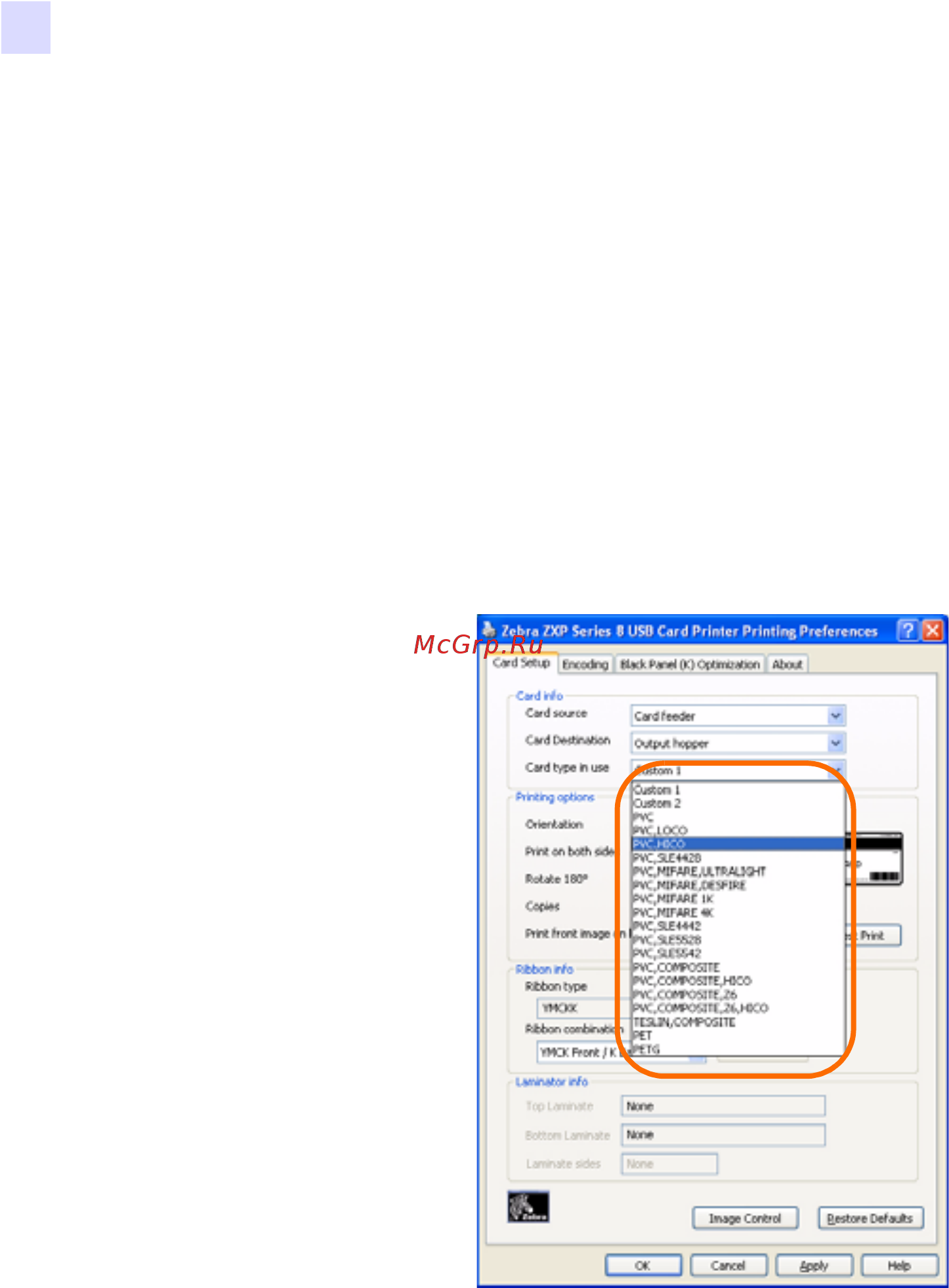

На вкладке Card Setup (Настройка карточки) пользователь может указать
используемый тип карточек для магнитного кодера. Учитывая выбранный вариант,
принтер автоматически настраивает свои свойства для достижения оптимальной
производительности.
Если в раскрывающемся меню нет нужного типа карточки, выберите пункт Custom
(Пользовательский) и заполните появившуюся форму характеристик карточки.
Чтобы получить доступ к вкладке Card Setup (Настройка карточки),
выберите команду
Start (Пуск) > Printers and Faxes (Принтеры и факсы). Щелкните правой кнопкой мыши
элемент Zebra ZXP Series 8 Card Printer и выберите пункт Printing Preferences
(Настройка печати) > Card Setup (Настройка карточки).
• Выберите нужный тип карточки для магнитного кодера.
