Пользовательская настройка характеристик карточек
Трехшаговый процесс
P1011091-151 Вер. B Принтер для карточек Zebra ZXP Series 8 125
Шаг 3: Печать и осмотр тестовой карточки

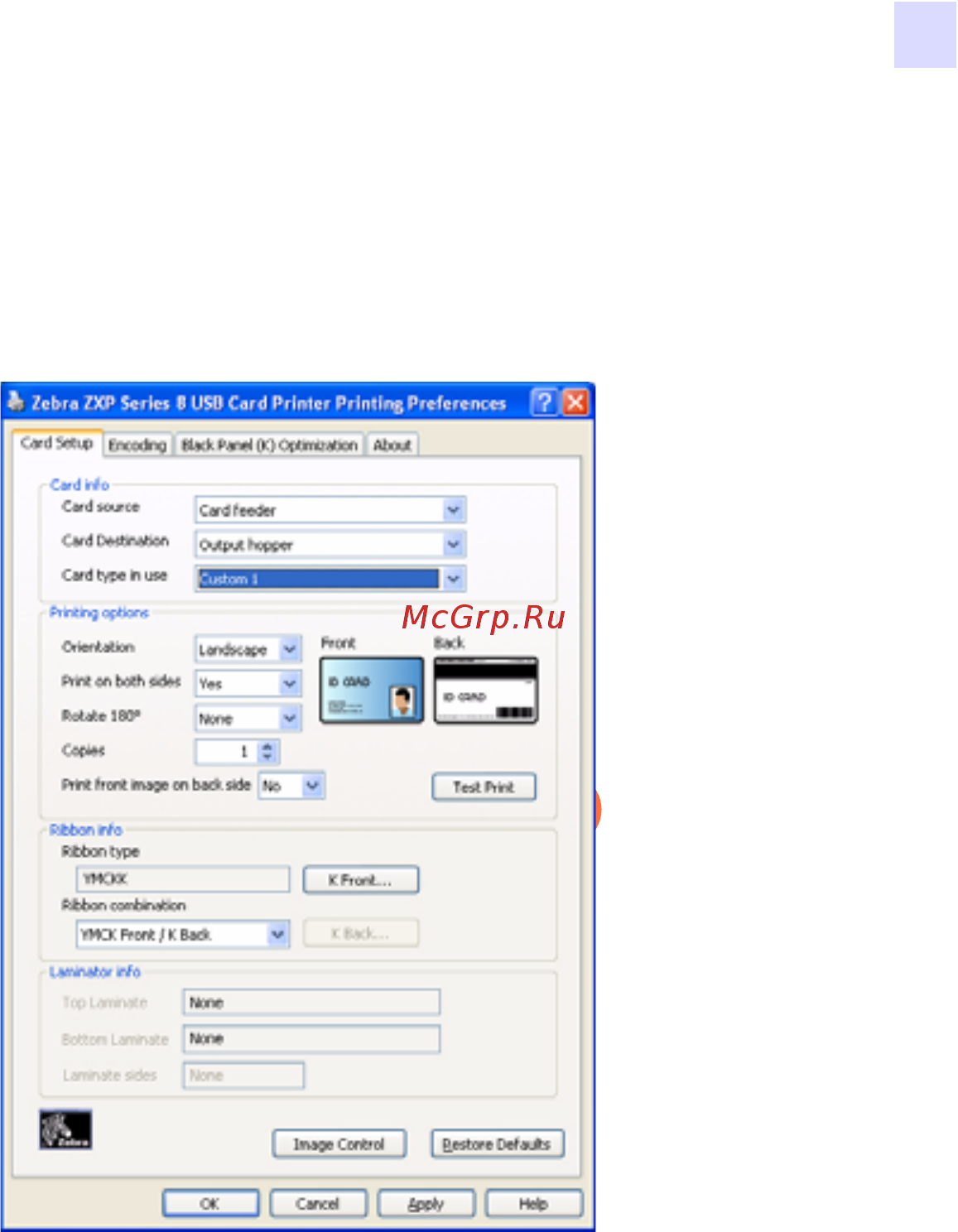

Из вкладки настроек карточки распечатайте (нажмите кнопку Test Print (Тест печати),
обведенную на рисунке ниже) и осмотрите тестовую карточку.
Качество тестовой карточки покажет, следует ли продолжать процесс.
