184 Принтер для карточек Zebra ZXP Series 8 P1011091-151 Вер. B
Компоненты для печати смарт-карт
Интерфейс смарт-карт с контактной станцией
Когда команда, поступившая на интерфейс принтера, отправляет карту на контактную
станцию, принтер подключает контактную станцию к гнездовому разъему DB-9
(на задней панели).
Для программирования микросхем смарт-карт можно использовать внешний
программатор. В следующей таблице перечислены контактные точки смарт-карты.
Контакт
Контактные точки смарт-
карты
DB-9
Контактные точки смарт-
карты
1 C1 (VCC) 6 C6 (Vpp)
2C2 (Сброс)7C7 (Ввод-вывод)
3C3 (Часы)8C8 (Зарезервировано)
4C4 (Зарезервировано)
9
(Заземление, когда
микросхема
на станции)
5C5 (Заземление)

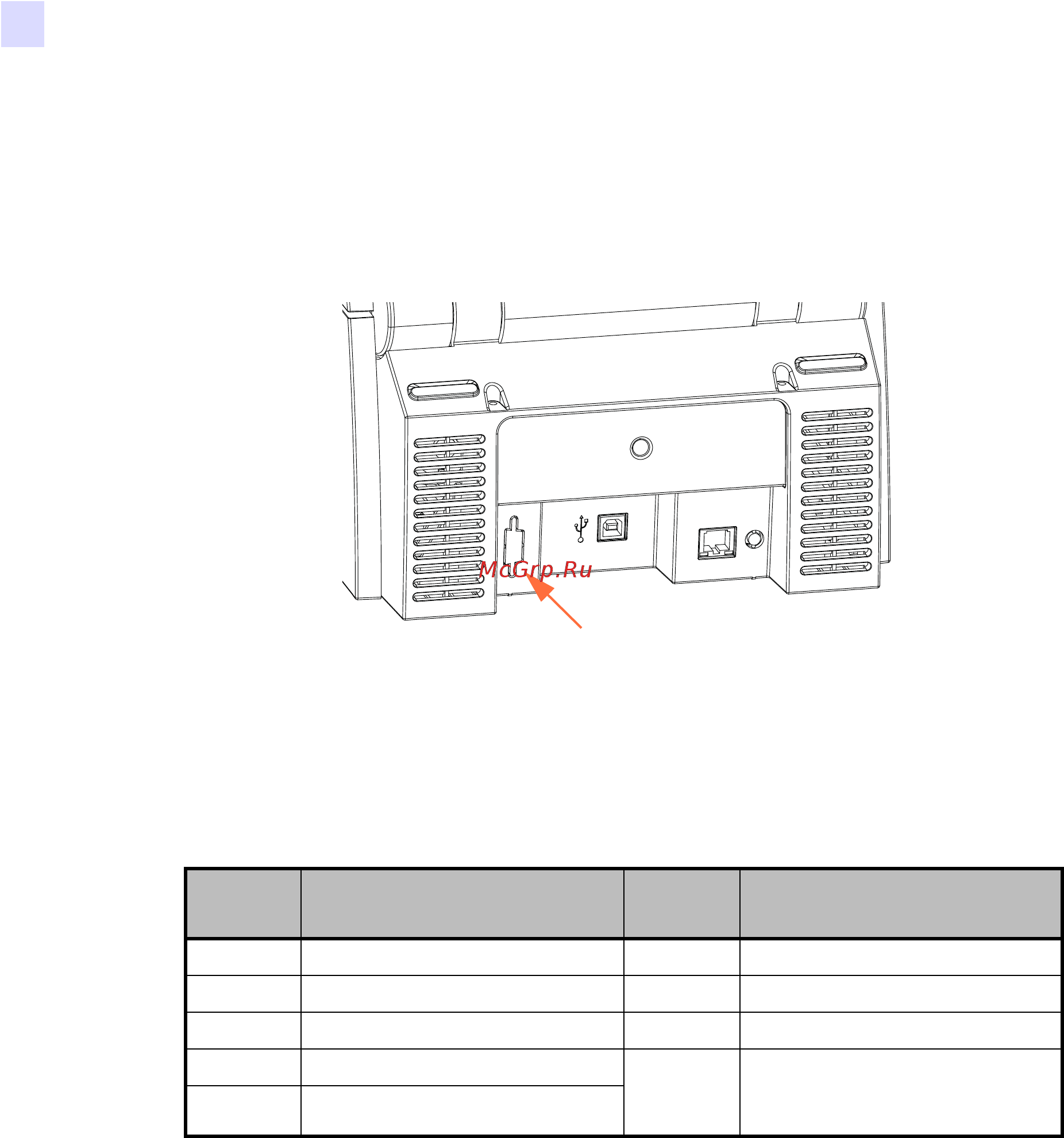

Расположение разъема DB-9
для контактной станции смарт-карт
