164 Принтер для карточек Zebra ZXP Series 8 P1011091-151 Вер. B
Сетевые операции
Настройка сетевого принтера
Используйте данную процедуру, если к системе уже подсоединен принтер, оснащенный
адаптером Ethernet (см. Раздел 2), и необходимо подсоединить к сети второй принтер
с Ethernet при помощи мастера Add Printer Wizard (Мастер установки принтеров)
корпорации Microsoft.
Шаг 1. Нажмите кнопку Start (Пуск), выберите пункт Control Panel (Панель
управления) > Printers and Faxes (Принтеры и факсы) > Add a printer
(Установка принтера).

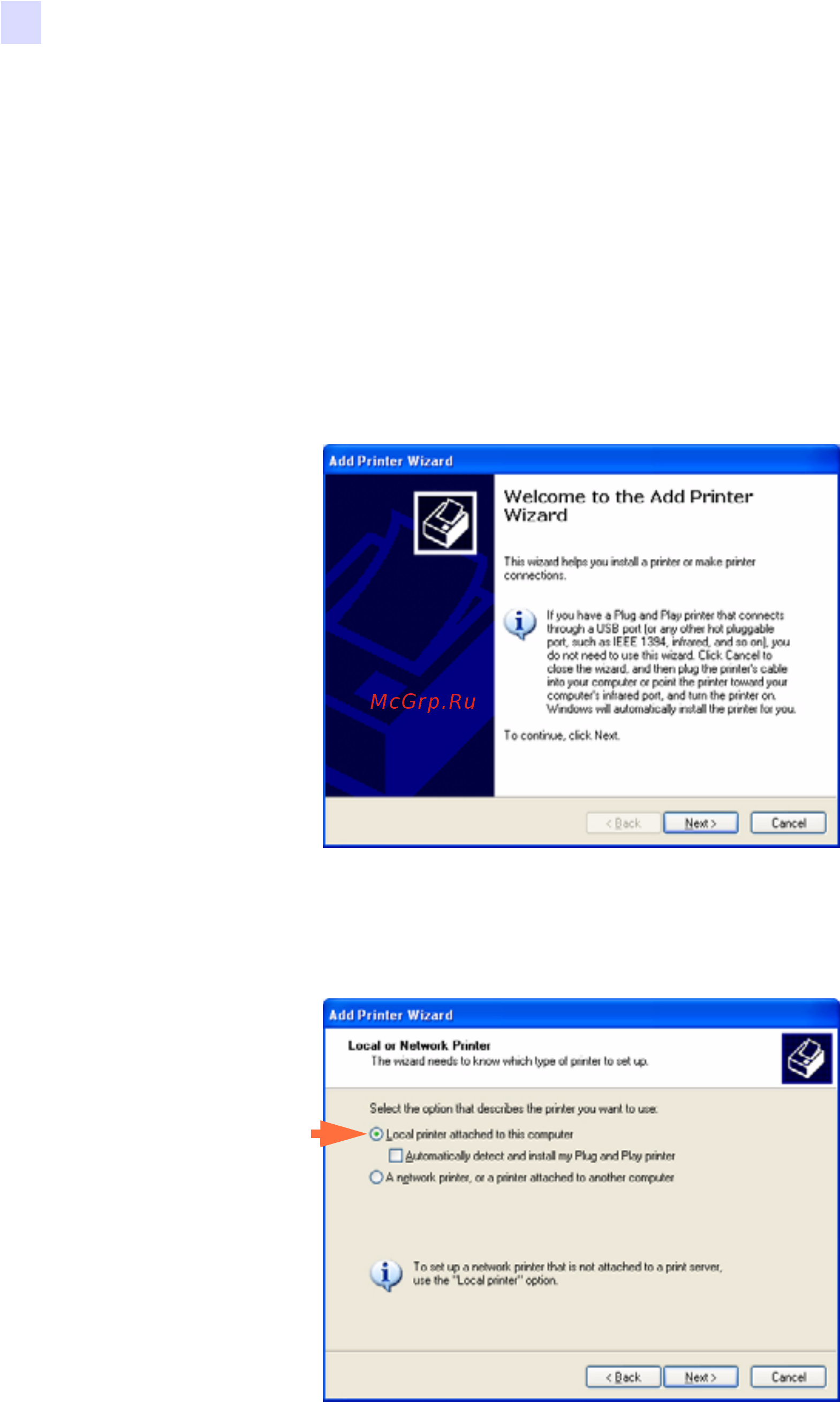

Шаг 2. Откроется окно Add Printer Wizard (Мастер установки принтеров).
Шаг 3. Нажмите кнопку Next (Далее), откроется окно Local or Network Printer
(Локальный или сетевой принтер).
