12 Принтер для карточек Zebra ZXP Series 8 P1011091-151 Вер. B
Установка и настройка
Открытие крышки принтера
Открытие крышки принтера

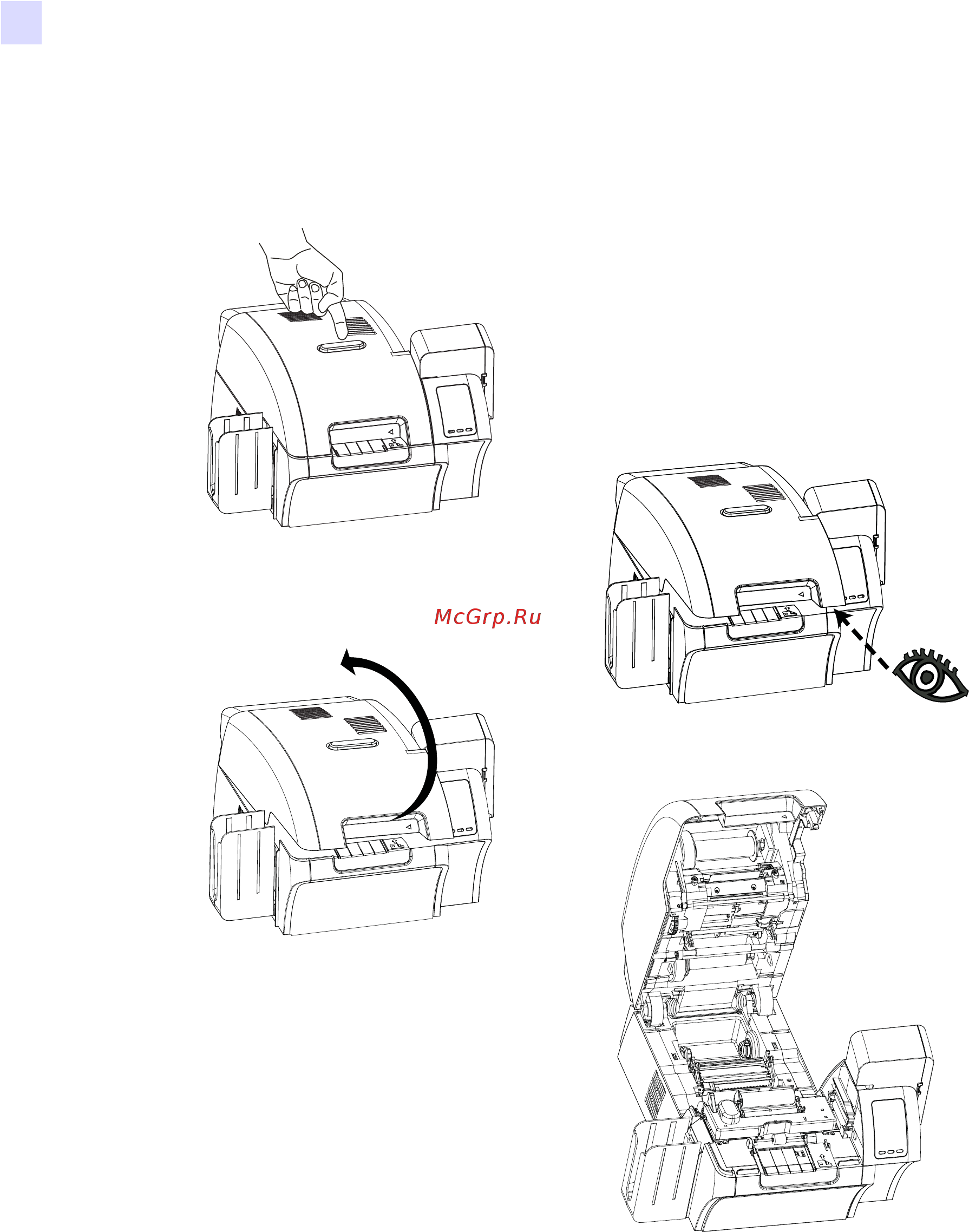

Шаг 1. Нажмите кнопку освобождения крышки на верхней поверхности принтера.
Шаг 2. В результате крышка будет освобождена и приподнимется примерно
на сантиметр.
Шаг 3. Возьмите крышку за нижний передний край.
Шаг 4. Поднимите ее в вертикальное положение. Крышка останется в этом
положении.
