ZXP Series Toolbox
Параметры
P1011091-151 Вер. B Принтер для карточек Zebra ZXP Series 8 75
Носитель

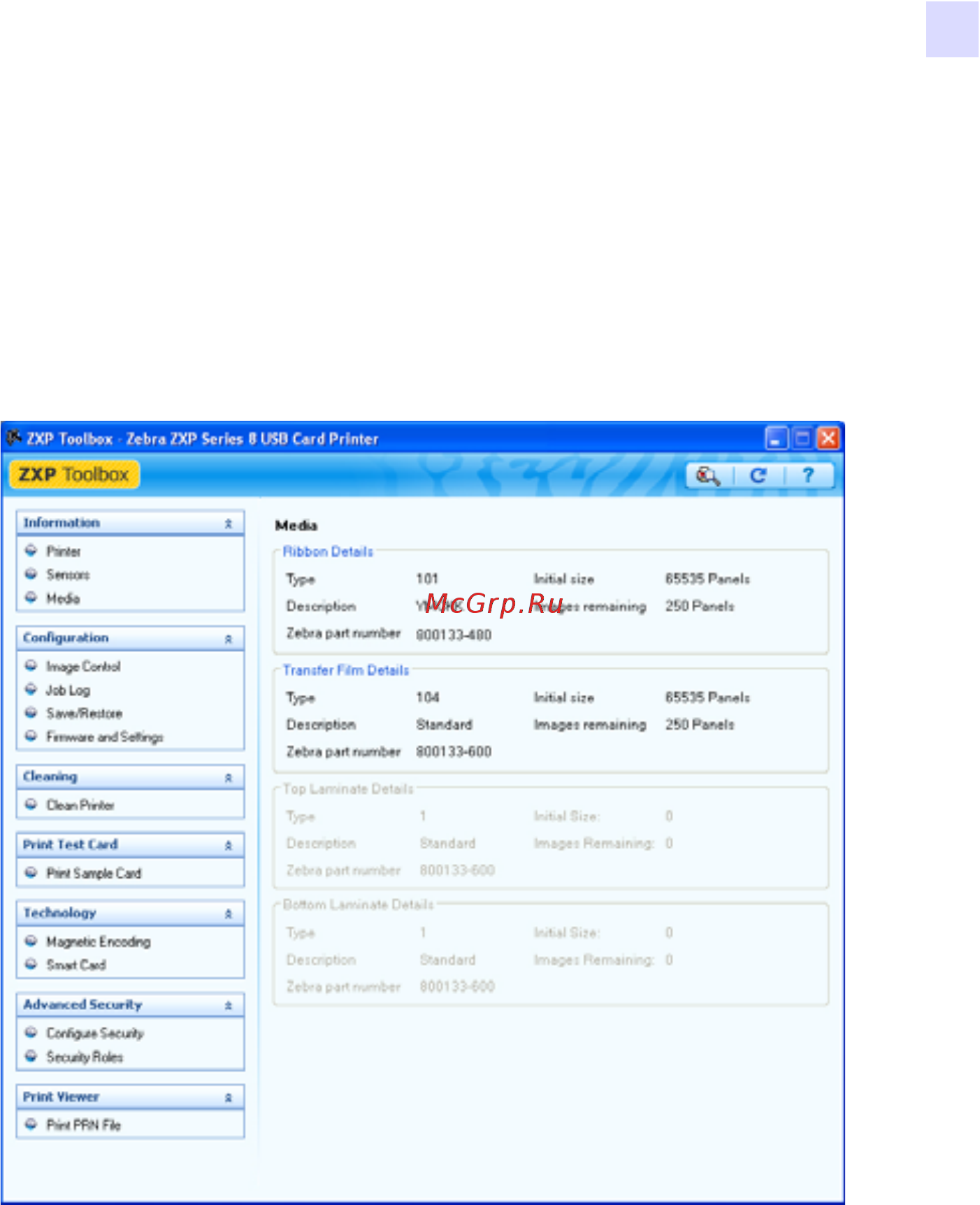

На этом экране отображаются сведения о ленте и термотрансферной пленке. Эти данные
автоматически считываются и обновляются из установленного в принтер носителя.
• Ribbon Details (Сведения о ленте) содержит тип, описание, номер по каталогу
Zebra, начальный объем и счетчик оставшихся изображений.
• Transfer Film Details (Сведения о термотрансферной пленке) содержит тип,
описание, номер по каталогу Zebra, начальный объем
и счетчик
оставшихся изображений.
