68 Принтер для карточек Zebra ZXP Series 8 P1011091-151 Вер. B
Параметры и настройки принтера
Настройка печати

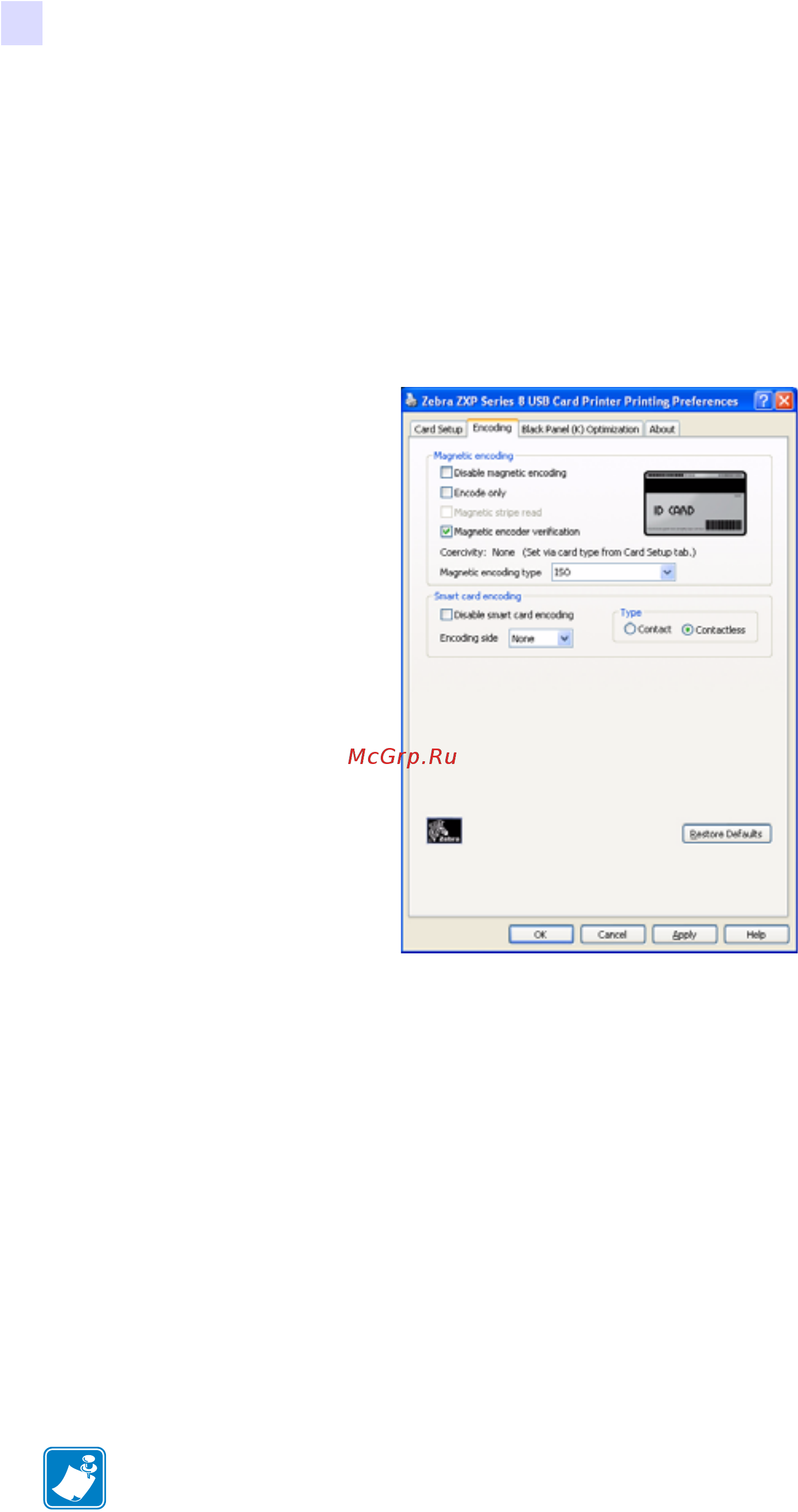

Вкладка Encoding (Кодирование)
На вкладке Encoding (Кодирование) можно задать различные параметры кодирования
магнитных карточек и смарт-карт.
Чтобы получить доступ к вкладке Encoding (Кодирование), выберите команду Start
(Пуск) > Printers and Faxes (Принтеры и факсы). Щелкните правой кнопкой мыши
элемент Zebra ZXP Series 8 Card Printer и выберите пункт Printing Preferences
(Настройка печати) > Encoding (Кодирование).
Хотя эти параметры доступны для выбора пользователем, они задаются автоматически
при
выборе типа карточки (см. Вкладки Card Setup (Настройка карточки) на стр.61).
• Magnetic encoder verification (Проверка магнитного кодера): алгоритм проверки
включает в себя такие шаги, как (1) записать данные,
(2) проверить данные, (3) если случилась ошибка, проверить снова, (4) если ошибка
повторилась, перезаписать данные и снова проверить, (5) если ошибка произошла
вновь, вытащить карточку.
• Magnetic encoding type (Тип магнитной кодировки)
: доступны следующие
варианты: ISO, AAMVA, CUSTOM и BINARY. Дополнительные сведения см. в Тип
магнитного кодирования на стр.177.
Кнопка Restore Defaults (По умолчанию) восстанавливает значения параметров
кодирования, используемые по умолчанию.
Примечание • Для получения сведений о дополнительных параметрах см. Разделе 5,
ZXP Series Toolbox.
