Введение
Компоненты
P1011091-151 Вер. B Принтер для карточек Zebra ZXP Series 8 3
Вид спереди с открытой крышкой принтера

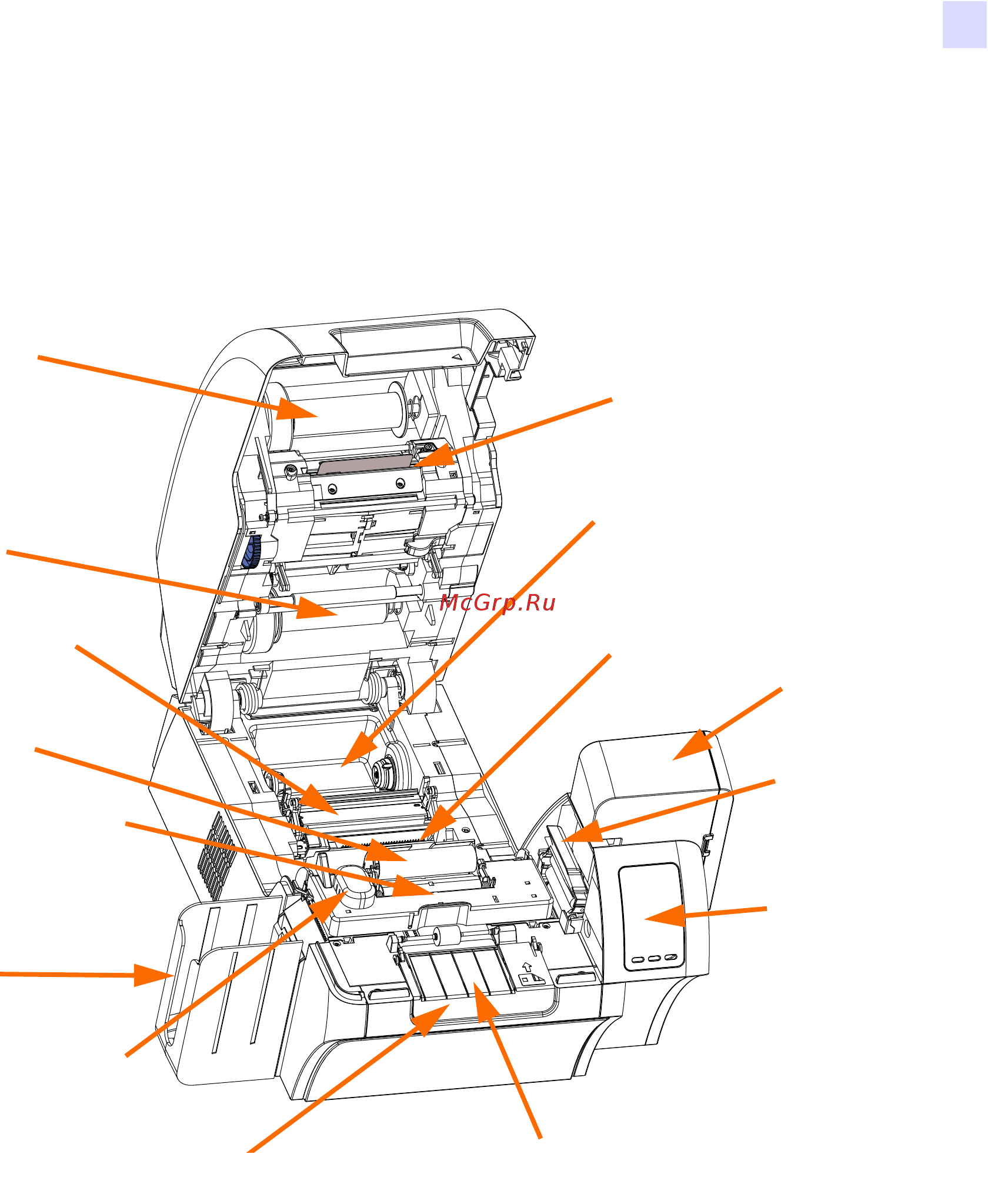

На следующем рисунке показаны компоненты принтера.
Выходной
лоток
Входной
лоток
Пульт управления
оператора (OCP)
Картридж для
чистки карточек
Валик для
чистки карточек
Печатающая
головка
Подающий шпиндель ленты для печати
(за валиком для чистки карточек)
Приемный шпиндель
ленты для печати
Подающий шпиндель
термотрансферной
пленки
Термотрансферная пленка
Приемный шпиндель
Прорезь для подачи
одной карточки
Крышка (в открытом положении)
Магнитный кодер
(дополнительный)
за крышкой узла
натяжного ролика
Разъем для платы устройства
переноса
Кодер смарт-карты
(необязательный)
Контейнер для брака
(под лотком подачи)
