72 Принтер для карточек Zebra ZXP Series 8 P1011091-151 Вер. B
ZXP Series Toolbox
Доступ к ZXP Series Toolbox
Доступ к ZXP Series Toolbox

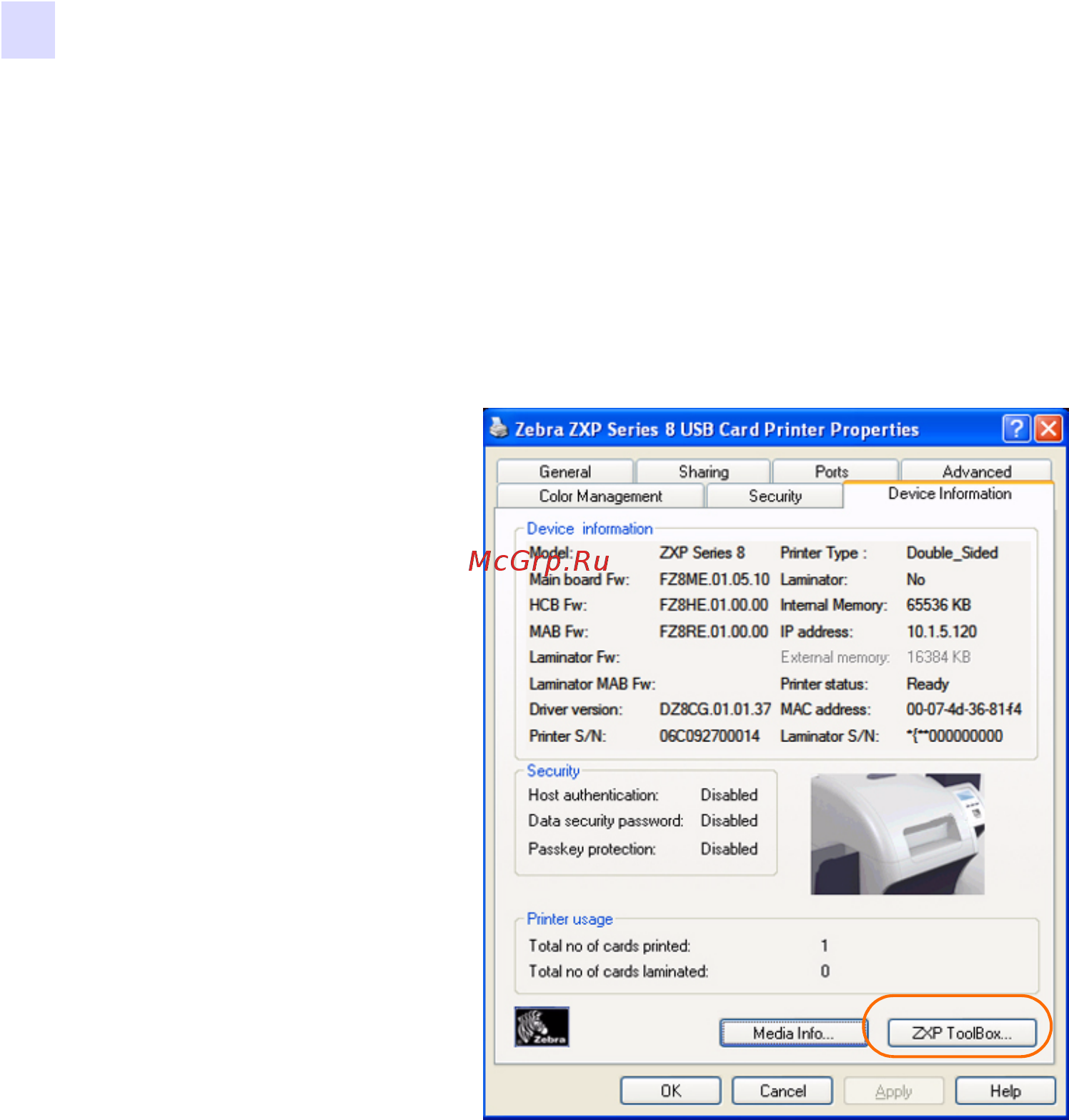

Чтобы получить доступ к ZXP Series Toolbox из драйвера принтера, выберите Start
(Пуск) > Printers and Faxes (Принтеры и факсы). Затем щелкните правой кнопкой мыши
Zebra ZXP Series 8 Card Printer (Принтер Zebra ZXP Series 8 Card) и выберите Properties
(Свойства) > Device Information (Сведения об устройстве) > ZXP ToolBox.
Доступ к ZXP Series Toolbox можно также получить через Start (Пуск) > All Programs
(Все программы) > Zebra ZXP Series 8 Card Printer (Принтер Zebra ZXP Series 8 Card) >
ZXP ToolBox.
