Установка и настройка
Распаковка принтера
P1011091-151 Вер. B Принтер для карточек Zebra ZXP Series 8 9

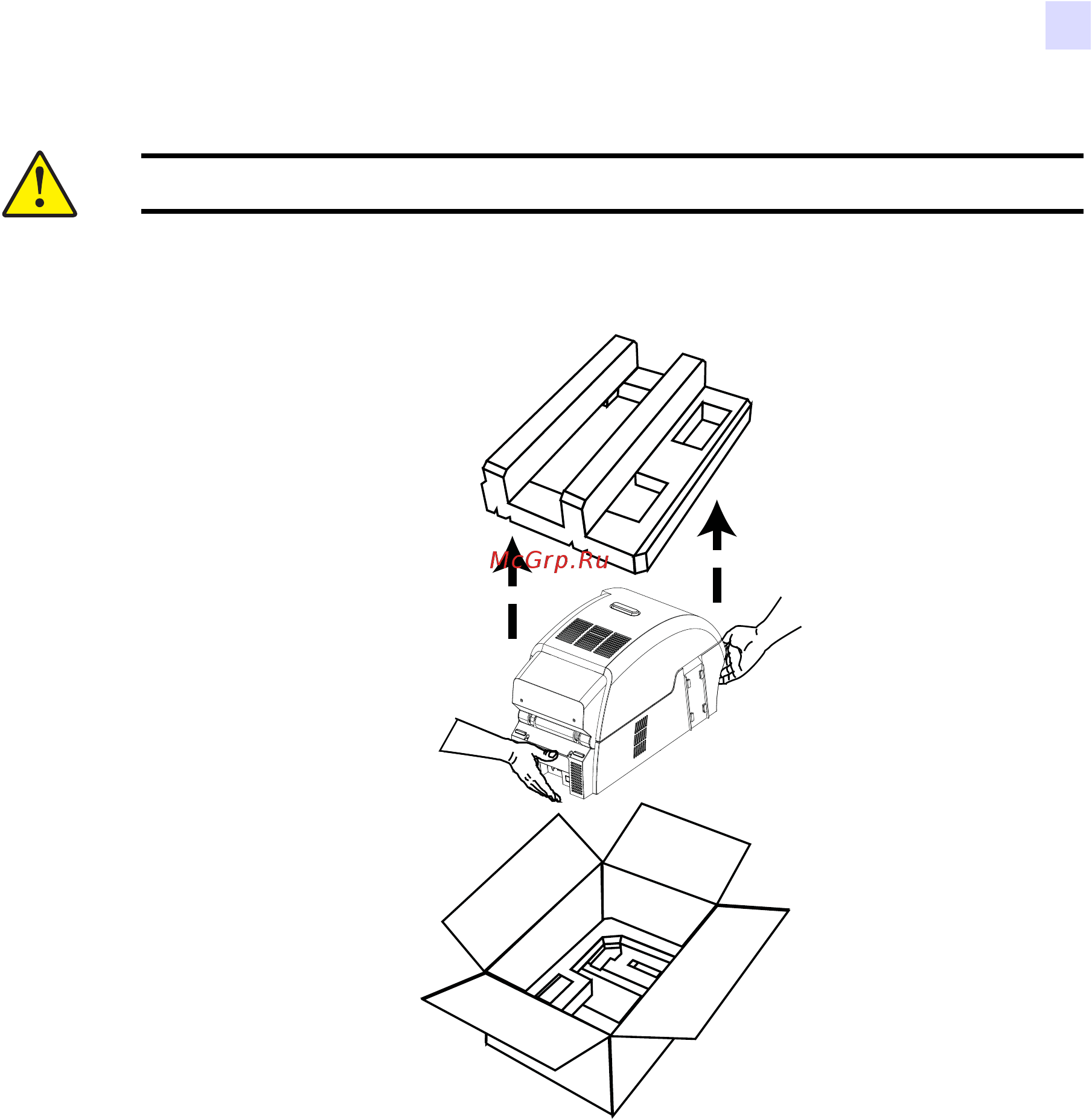

Шаг 5. Уд е р ж и вая принтер обеими руками, извлеките его из коробки.
Шаг 6. Уста новите принтер в месте, отвечающем следующим требованиям.
• Внешняя среда с достаточно низким содержанием пыли и грязи.
• Плоская поверхность размером не менее 686 мм x 711 мм, способная
выдержать вес принтера. Рекомендуется выделить дополнительную
площадь. Наличие свободного пространства как минимум 100 мм со всех
сторон
.
• Свободное пространство сверху как минимум 813 мм.
• Диапазон температур от 15 до 25 °C.
• Относительная влажность от 20 до 80 % включительно, без конденсации.
• Доступность источника переменного тока.
Шаг 7. Снимите с принтера защитный пластиковый пакет.
Внимание! • Принтер весит около 12,5 кг.
