Пользовательская настройка характеристик карточек
Регулировки
P1011091-151 Вер. B Принтер для карточек Zebra ZXP Series 8 135
Шаг 2. Увеличьте температуру переноса на лицевую сторону.

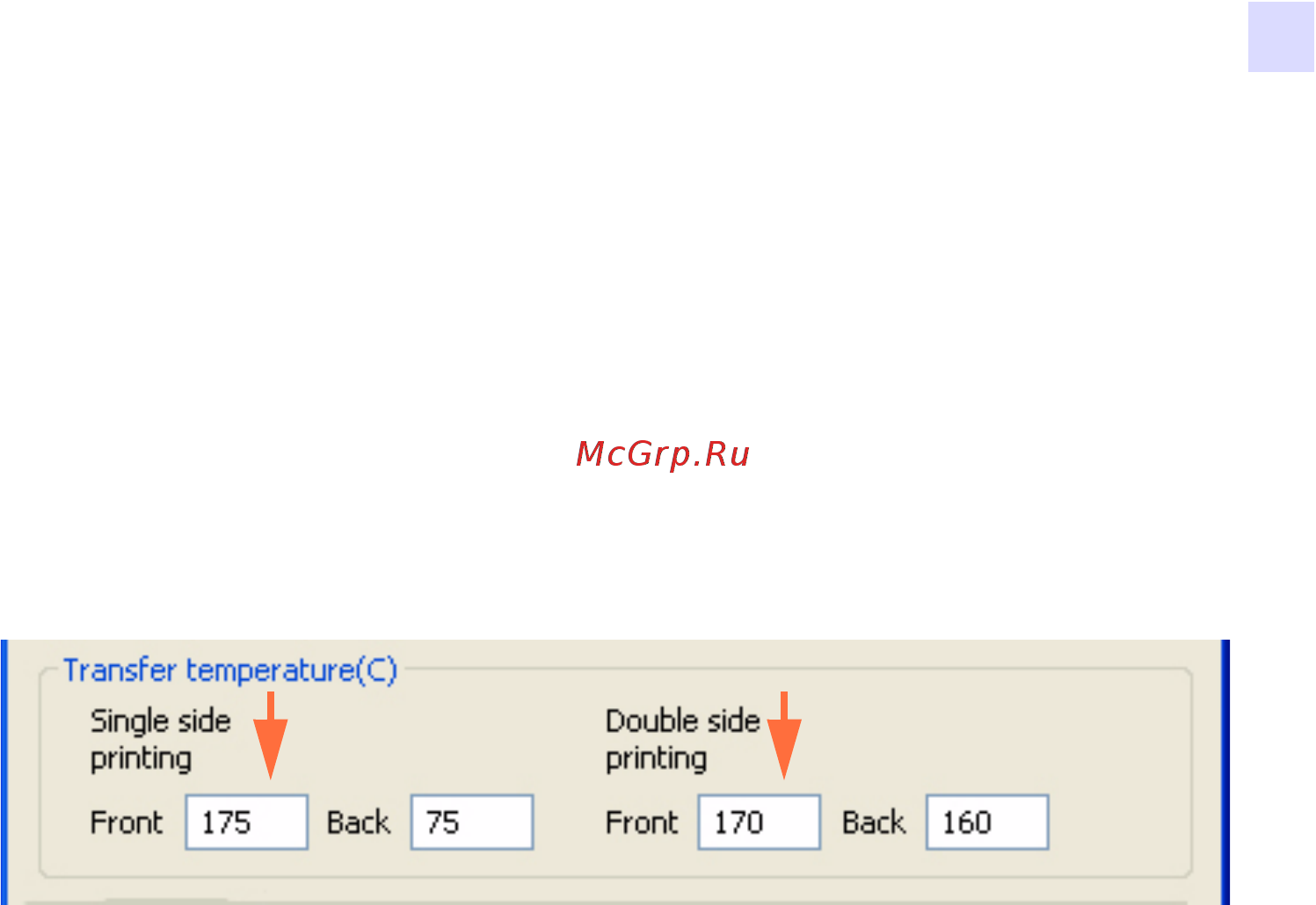

a. В окне Card Specifications (Характеристики карточек) обратите внимание
на значения параметров температуры переноса на лицевую сторону,
заданные по умолчанию.
b. Увеличьте соответствующую температуру переноса на лицевую сторону
(для односторонней или двусторонней печати) на 5 градусов.
c. Нажмите кнопку OK.
d. Распечатайте тестовую карточку.
e. Осмотрите тестовую карточку.
• Если качество заметно улучшилось, снова увеличьте температуру
переноса на лицевую сторону на 5 градусов, распечатайте и осмотрите
полученную карточку. Продолжайте до устранения проблемы или
отсутствия улучшения. Если проблема решена, дальнейшие регулировки
не требуются. В противном случае перейдите к пункту Шаг 3.
• Если заметных улучшений не наблюдается, верните значение
по умолчанию для температуры и перейдите к пункту Шаг 3.
