Пользовательская настройка характеристик карточек
Регулировки
P1011091-151 Вер. B Принтер для карточек Zebra ZXP Series 8 139
Шаг 3. Увеличьте выходную скорость переноса.

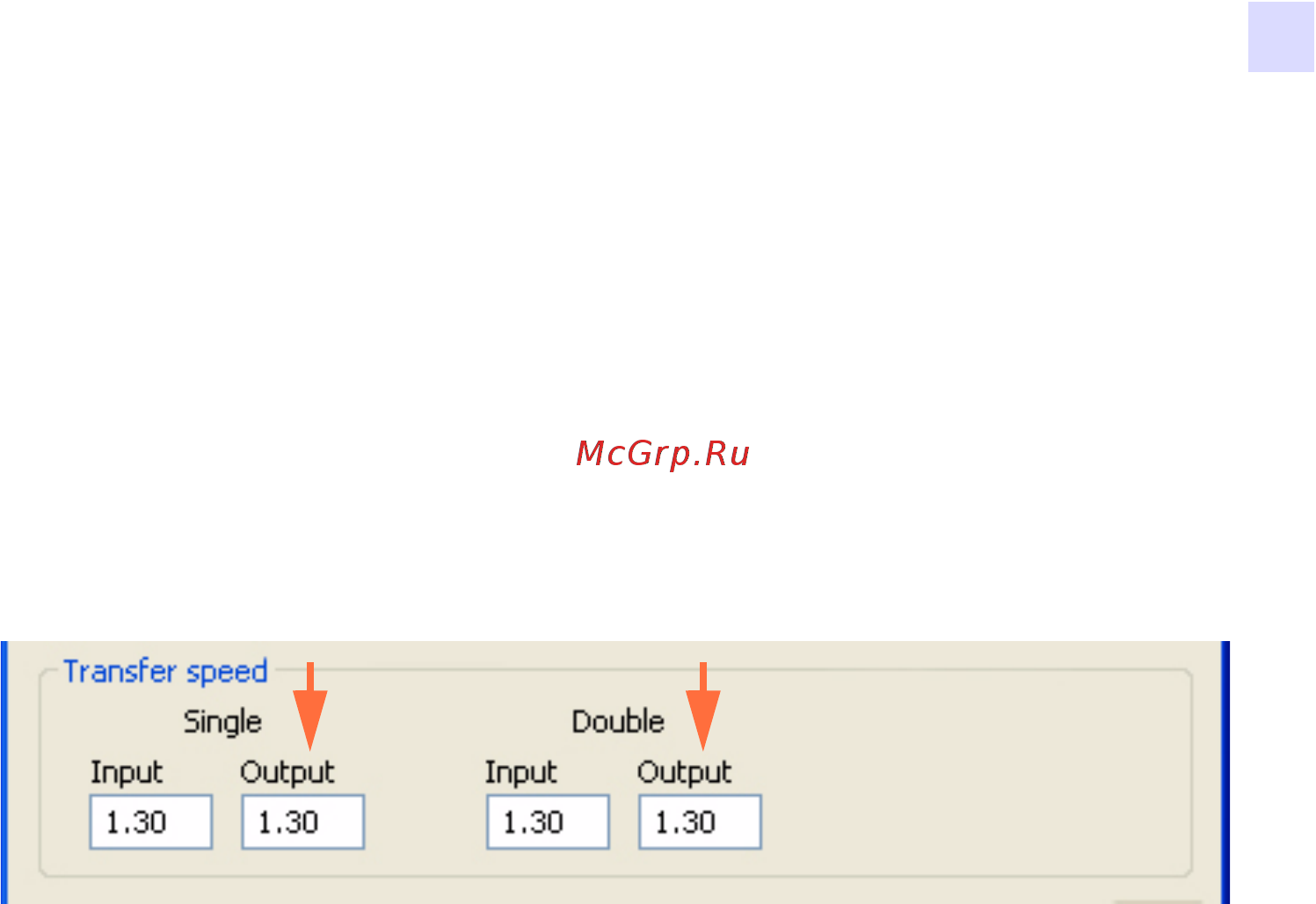

a. В окне Card Specifications (Характеристики карточек) обратите внимание
на значения параметров выходной скорости переноса, заданные
по умолчанию.
b. Увеличьте соответствующую выходную скорость переноса
(для односторонней или двусторонней печати) на 0,2.
c. Нажмите кнопку OK.
d. Распечатайте тестовую карточку.
e. Осмотрите тестовую карточку.
• Если качество заметно улучшилось, снова увеличьте выходную
скорость переноса на 0,2, распечатайте и осмотрите полученную
карточку. Продолжайте до устранения проблемы или отсутствия
улучшения. Если проблема исчезла, дальнейшие регулировки
не требуются. Если проблема не исчезла, обратитесь в службу
технической поддержки компании Zebra.
• Если заметных улучшений не наблюдается, верните значение
по умолчанию для выходной
скорости переноса и обратитесь в службу
технической поддержки компании Zebra.
