Пользовательская настройка характеристик карточек
Регулировки
P1011091-151 Вер. B Принтер для карточек Zebra ZXP Series 8 149

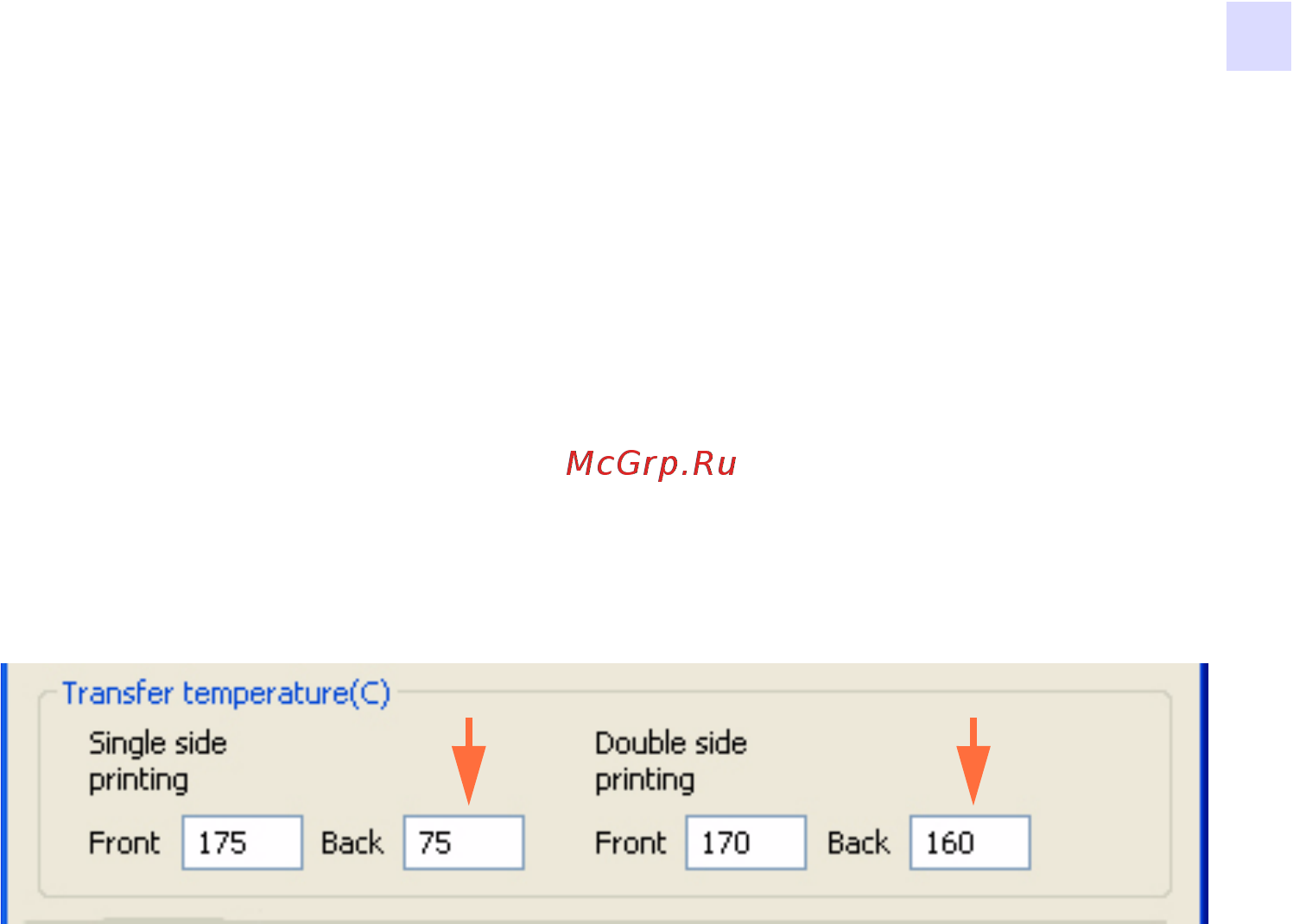

Шаг 2. Уменьшите температуру переноса на обратную сторону.
a. Откройте окно Card Specifications (Характеристики карточек).
b. Обратите внимание на значения температуры переноса на обратную
сторону, заданные по умолчанию.
c. Уменьшите соответствующую температуру переноса на обратную сторону
(для односторонней или двусторонней печати) на 5 градусов.
d. Нажмите кнопку OK.
e. Распечатайте тестовую карточку.
f. Осмотрите тестовую карточку.
• Если качество заметно улучшилось, снова уменьшите температуру
переноса на обратную сторону на 5 градусов, распечатайте и осмотрите
полученную карточку. Продолжайте до устранения проблемы или
отсутствия улучшения. Если проблема решена, дальнейшие регулировки
не требуются. В противном случае перейдите к пункту Шаг 3.
• Если заметных улучшений не наблюдается, верните значение
по умолчанию для температуры и перейдите к пункту Шаг 3.
