Пользовательская настройка характеристик карточек
Регулировки
P1011091-151 Вер. B Принтер для карточек Zebra ZXP Series 8 159
Шаг 3. Увеличьте входную скорость переноса.

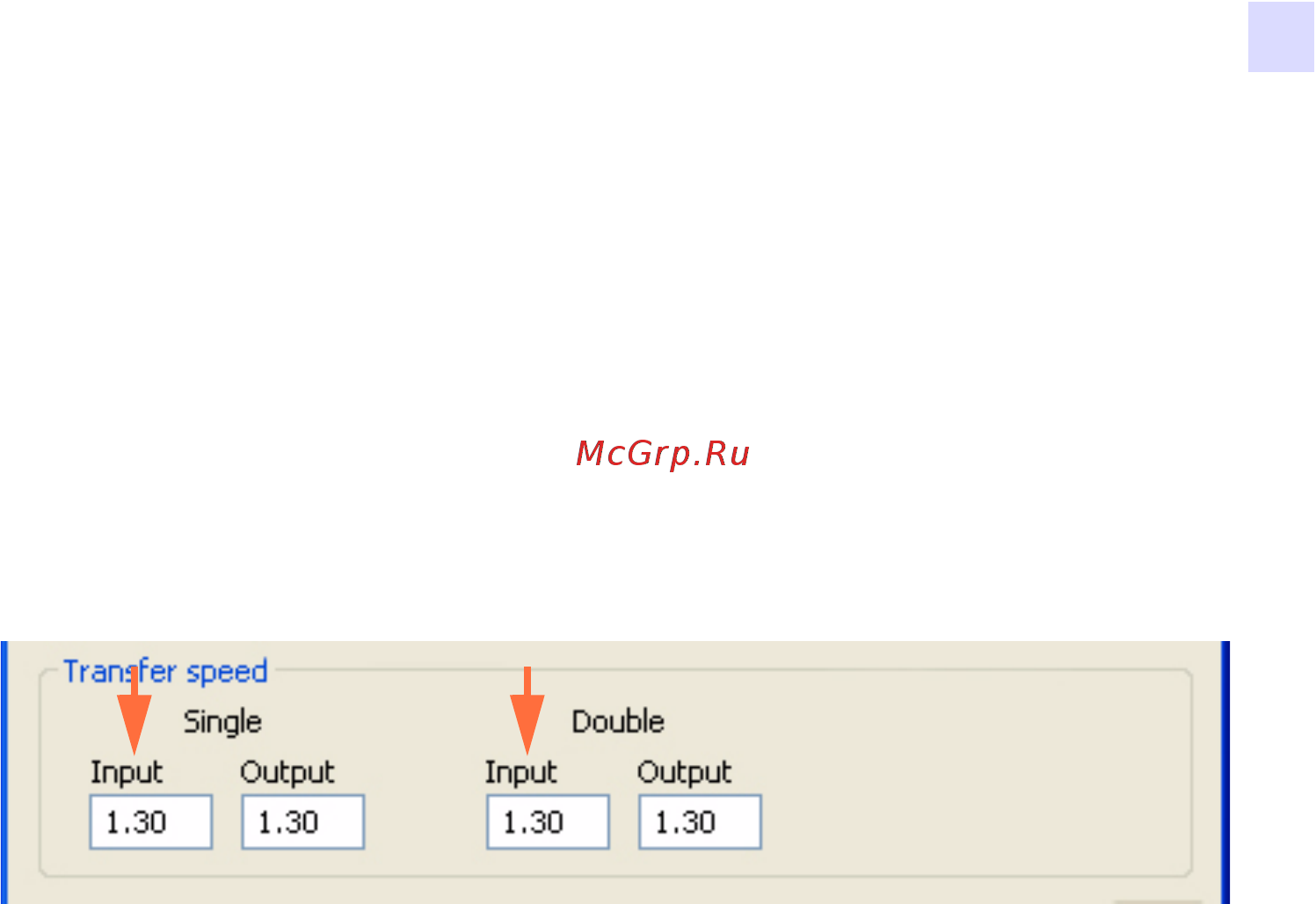

a. В окне Card Specifications (Характеристики карточек) обратите внимание
на значения параметров входной скорости переноса, заданные
по умолчанию.
b. Увеличьте соответствующую входную скорость переноса
(для односторонней или двусторонней печати) на 0,2.
c. Нажмите кнопку OK.
d. Распечатайте тестовую карточку.
e. Осмотрите тестовую карточку.
• Если качество заметно улучшилось, снова увеличьте входную скорость
переноса на 0,2, распечатайте и осмотрите полученную карточку.
Продолжайте до устранения проблемы или отсутствия улучшения.
Если проблема исчезла, дальнейшие регулировки не требуются.
Если проблема решена, дальнейшие регулировки не требуются.
Впротивном случае перейдите к пункту Шаг 4.
• Если заметных улучшений не наблюдается, верните
значение
по умолчанию для входной скорости переноса и перейдите к пункту
Шаг 4.
