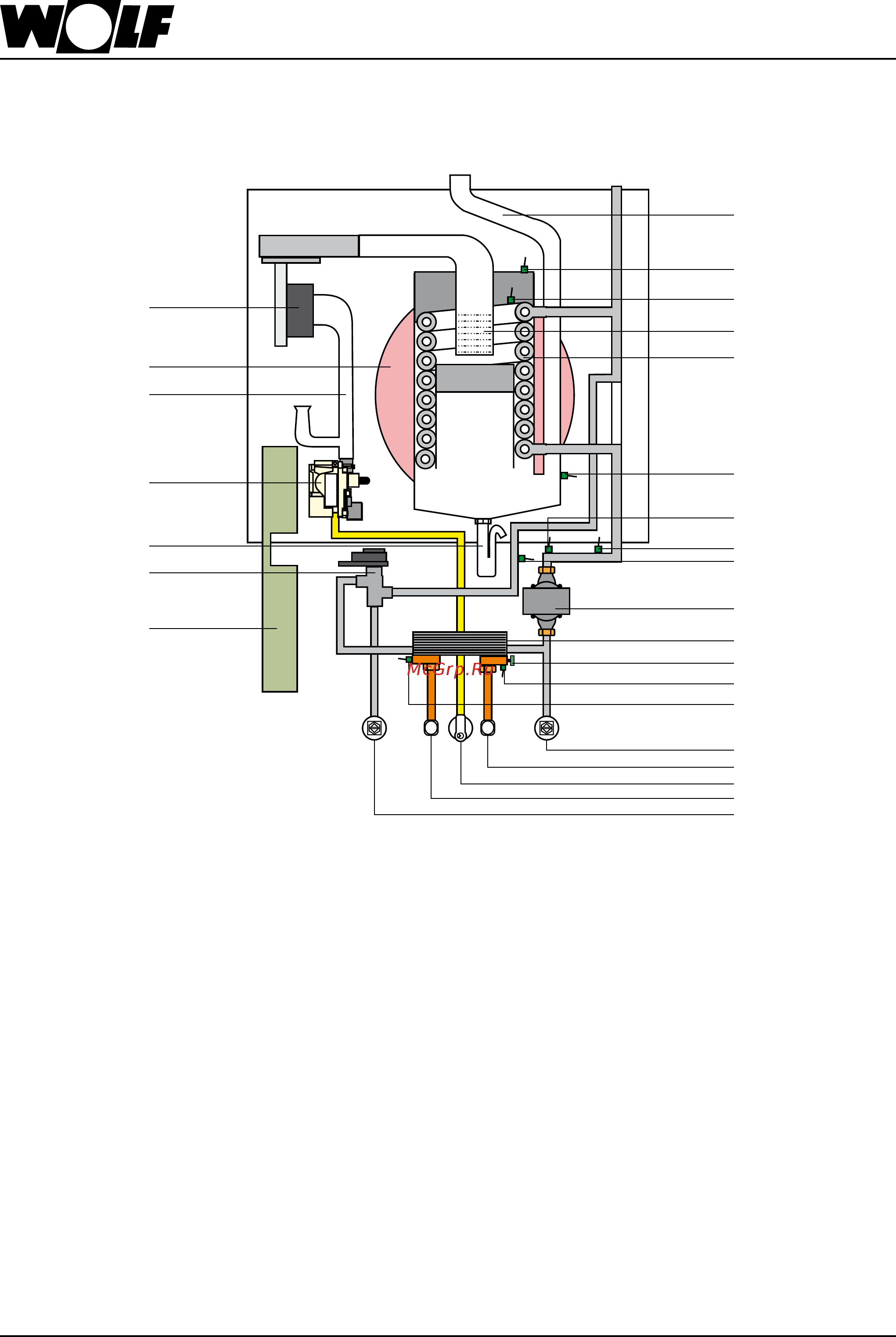

5. Схема конструкции
1 Вентилятор горелки
2 Расширительный бак
3 Камера смешивания
4 Газовый клапан
5 Сифон
6 3-ходовой клапан
7 Корпус системы регулирования
(газотопочный автомат GBC-e вверху)
(плата системы регулирования HCM-2 внизу)
8 Труба ОГ
9 Предохранительный ограничитель температуры
в крышке камеры сгорания (термостат)
10 Датчик температуры в камере сгорания
(датчик eSTB)
11 Горелка
12 Теплообменник системы отопления
13 Датчик температуры ОГ
14 Датчик давления
15 Датчик температуры обратной линии
16 Датчик температуры котла
17 Насос отопительного контура с воздухоотводчиком
18 Пластинчатый теплообменник ГВС
19 Ограничитель расхода
20 Датчик расхода
21 Датчик температуры ГВС на выходе
22 Обратная линия отопления
23 Соединение ХВС
24 Подающая газовая линия
25 Соединение ГВС
26 Подающая линия контура отопления
CGB-2K
