3064277_201503 11
6. Электронная газовоздушная
система
Регулирование воздуха для горения с адаптацией
по газу
Принцип работы:
Для регулирования горения используется взаимосвязь
между измеренным ионизационным током и избытком
воздуха.
Система непрерывно сравнивает заданные и фактические
значения ионизационного тока.
Посредством электронного газового клапана система
регулирования изменяет количество газа таким образом,
чтобы измеренный ионизационный ток совпадал с зада-
нным значением.
В системе сохранены заданные значения ионизационного
тока для каждой точки мощности.
Калибровка:
Ионизационный ток для всех газов при лямбда
λ (коэффициент избытка воздуха) = 1 является
максимальным.
Система автоматически выполняет калибровку,
кратковременно устанавливая значение лямбда на 1.
Кратковременная повышенная эмиссия CO.
Когда выполняется калибровка?
1. При каждом подключении сети.
2. Циклически после определенного количества запусков
горелки и определенного времени работы горелки.
3. После определенных неполадок, например, «Отсутствие
пламени во время работы».
Во время калибровки возможно увеличение
эмиссии CO.
Внимание

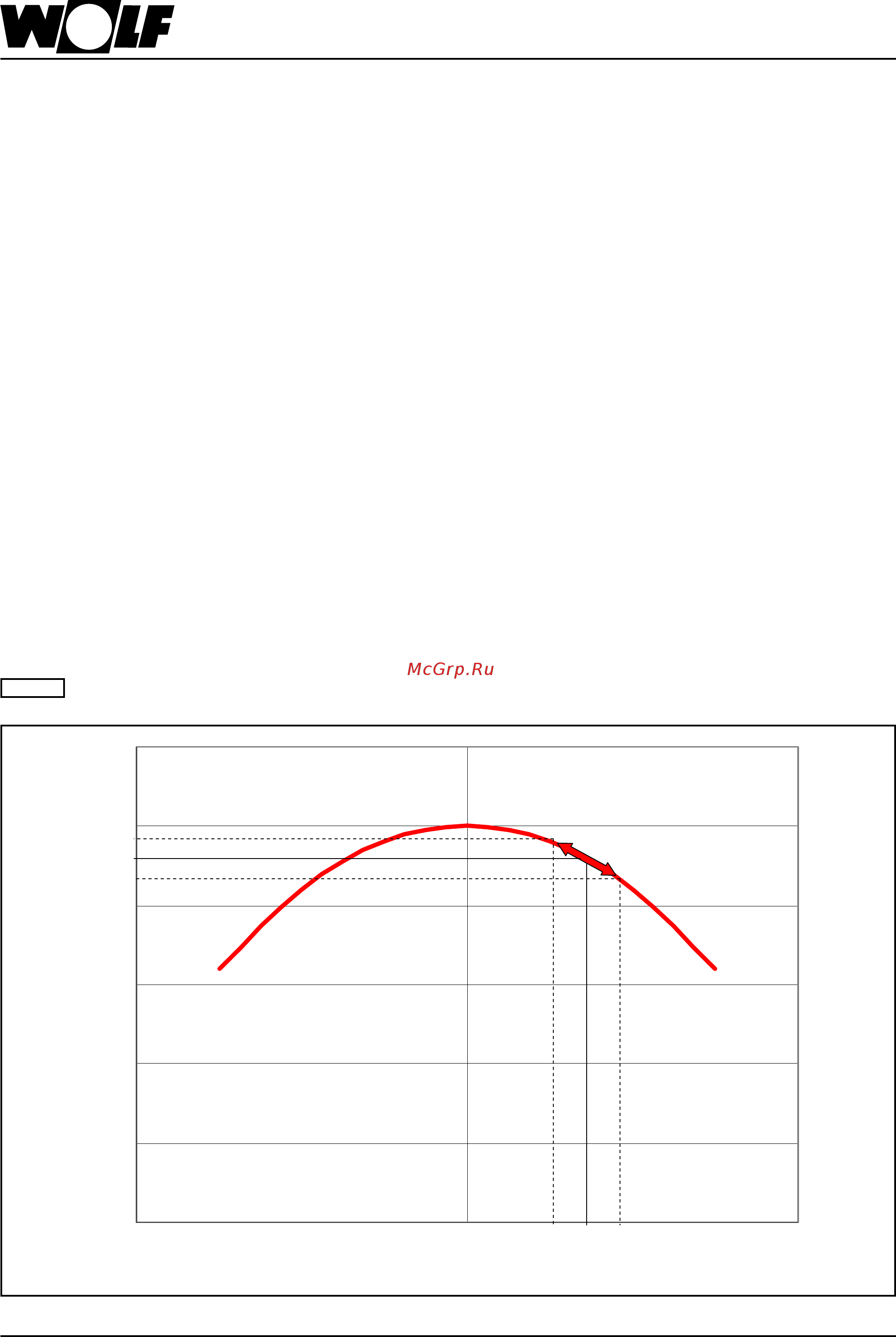

Диаграмма регулирования ионизационного тока
λ=1,35λ=1
Luftzahl [λ]
Ionisationsstrom [Io]
Io
soll
Regelbereich
Io
max
Коэффициент избытка воздуха [λ]
Ионизационный ток [Io]
Диапазон
регулирования
зад.
макс.
