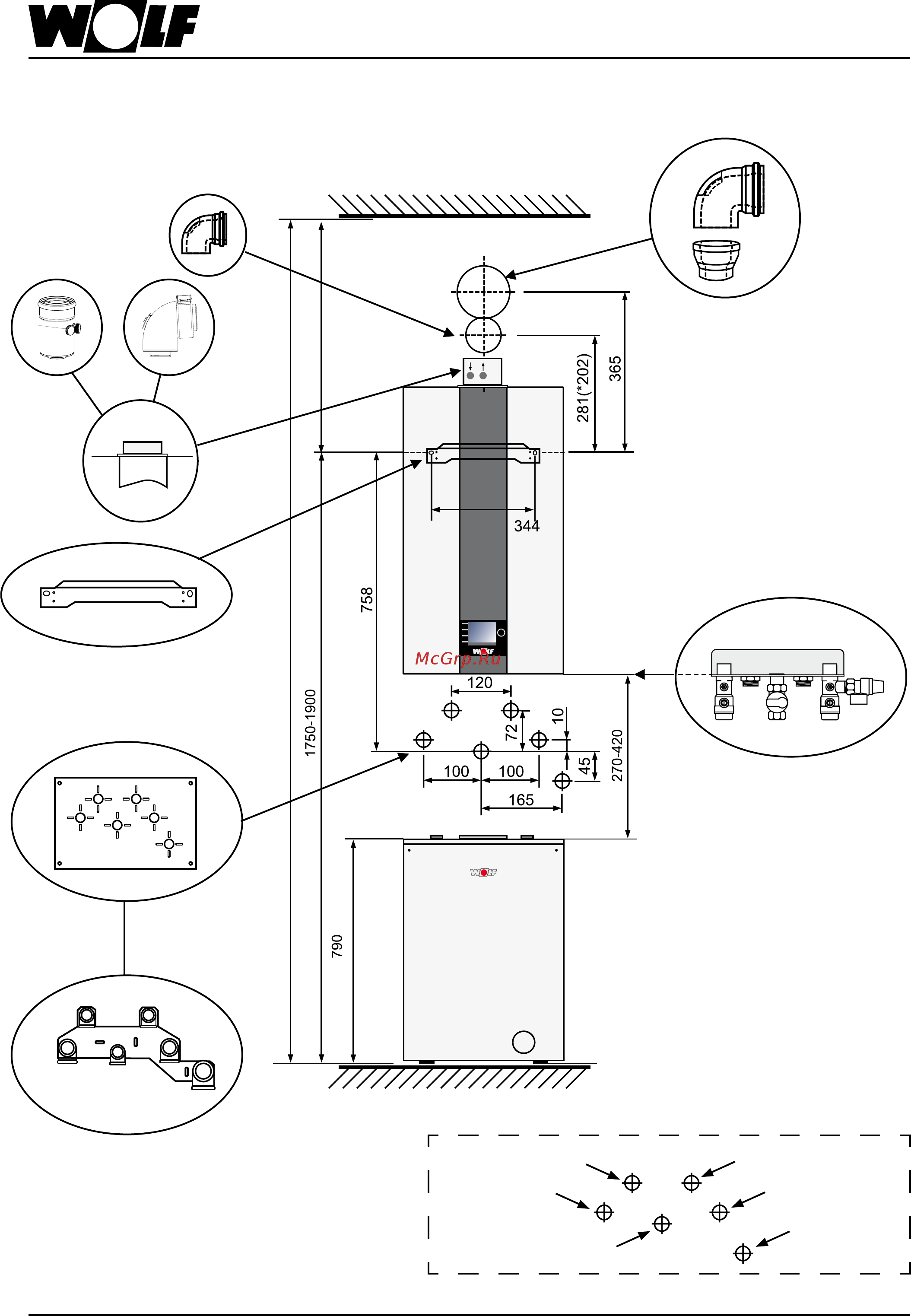

10. Монтажные размеры
Система отвода ОГ
60/100
Система отвода ОГ
80/125
Монтажная планка
Монтажный шаблон
Консоль для стен без отделки,
скрытый монтаж
Соединительная консоль для
поверхностного монтажа
или
ГВС
ХВС
Под. линия
отопления
Обр. линия
отопления
Соединение
для сифона
Подвод газа
* Опциональное исполнение установки
(зависит от исполнения для конкретной страны)
Доп. оборудование,
системы отвода ОГ
60/100 с отверстием
для измерения ОГ
мин. 2302
мин. 552
